环形变压器在晶体管功放电路中的磁芯特性与漏感控制

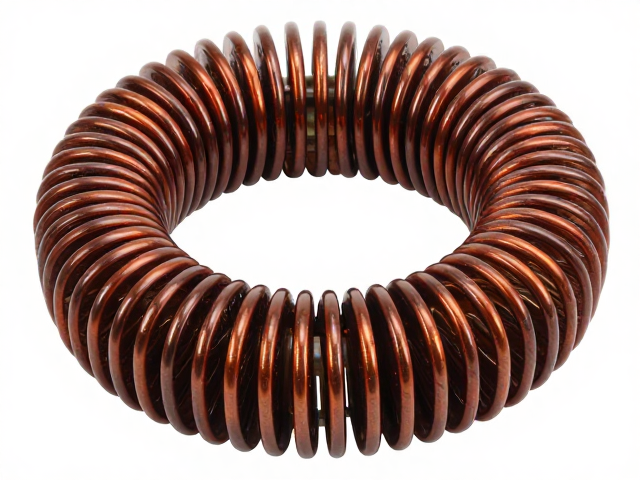

环形变压器凭借其闭合磁路结构，在抑制磁通泄漏方面显著优于传统EI型或C型铁芯，这一物理特性直接决定了其在高频信号传输中的稳定性。在晶体管功放系统中，输出级的阻抗匹配效率会因变压器漏感的存在而大幅降低，进而导致高频段响应失真及瞬态响应迟缓。选用高导磁率且经过精密退火处理的硅钢片或纳米晶材料作为磁芯，能够有效降低磁阻，确保从低频到高频段的阻抗变换一致性。实际工程应用中，需通过专业仪器测量空载电流与负载下的电压调整率，以验证磁芯材料在额定功率下的线性度，避免饱和失真对音质造成不可逆的影响。
漏感不仅表现为能量存储的非理想状态，更会在输出端形成寄生电感，与线路电容构成LC谐振回路，可能在高频段引发振荡或振铃现象。优化这一环节需从绕组工艺入手，采用分层交错绕制法（Baur winding）或分段叠加绕制，使初级与次级绕组在空间分布上尽可能靠近，从而最大化磁耦合系数。对于高保真音频应用，通常要求漏感值控制在微亨级别以内，具体数值需依据变压器额定功率及频率响应范围进行严格计算。通过仿真软件模拟高频下的阻抗变化曲线，可以预判潜在谐振点，进而调整绕组匝数比与层间绝缘结构，确保阻抗匹配网络在宽频带内的平坦度。
绕组拓扑结构与直流电阻对输出阻抗的影响机制
变压器绕组的几何布局与导线材质直接决定了铜损大小及直流电阻（DCR），这两项参数共同影响着功放输出级的负载线特性。在晶体管功放中，输出阻抗需与扬声器负载形成最佳阻尼系数，过高的直流电阻会降低阻尼系数，导致低频控制力下降及尾音拖沓。使用高纯度无氧铜线并精确计算线径，可在满足电流承载能力的前提下最小化电阻值。此外，绕组的并绕技术能够显著降低邻近效应和集肤效应带来的高频阻抗上升，特别是在处理高频信号细节时，并绕结构能保持阻抗特性的稳定性，避免高频段因阻抗失配导致的亮度缺失或刺耳感。
阻抗匹配的核心在于匝数比的精确计算，这要求设计者深入理解晶体管输出级的内阻特性以及扬声器的标称阻抗曲线。实际设计中，需结合功放管的最大摆幅电流与负载功率需求，推导出行级理想负载阻抗，再根据变压器变比公式确定初级与次级匝数。考虑到实际磁芯的有效截面积与磁通密度限制，匝数设计必须留有适当的裕量以防止磁饱和。通过实测不同负载下的输出波形失真度，可以反向修正匝数比，确保在额定功率下获得最小的总谐波失真（THD）。这一过程需要严密的电气测试数据支持，而非依赖理论估算，以确保每一台变压器都能在不同工作状态下提供稳定的阻抗变换。
热管理与长期稳定性对阻抗参数漂移的抑制
大功率晶体管功放在长时间运行中会产生显著热量，环形变压器的温升会直接影响线圈电阻及磁芯导磁率，进而导致输出阻抗发生漂移。若散热设计不足，局部过热可能加速绝缘层老化，甚至引起匝间短路，彻底破坏阻抗匹配的基准。因此，散热片的设计与绕组浸漆工艺至关重要。采用高温等级绝缘漆进行真空压力浸漆处理，不仅能增强绕组机械强度，防止运输或使用过程中的松动，还能提高导热效率，使热量通过磁芯均匀散发。在实际验证中，需监测变压器在额定负载下连续运行数小时后的温升曲线，确保其温度稳定在绝缘材料允许的安全范围内，避免阻抗参数随温度变化出现非线性波动。
长期稳定性还体现在环境因素对变压器性能的影响，湿度、振动及电磁干扰均可能改变阻抗特性。对于商用化产品，需在宽温域环境下进行老化测试，记录阻抗值随时间变化的趋势，以评估其长期可靠性。通过引入温度补偿机制或在电路设计中预留阻抗调整余量，可以进一步抵消因环境温度变化带来的影响。此外，屏蔽层的合理布置能有效减少外部电磁干扰对信号传输的耦合，保持阻抗网络的纯净度。这些措施共同构成了高可靠性阻抗匹配系统的基础，确保功放在各种复杂工况下仍能保持一致的声学表现。
