热失控与偏置漂移的物理困境
2050年代至1960年代初，随着贝尔实验室开发出实用的点接触式及平面硅晶体管，音频放大器的固态化进程加速。然而，早期硅晶体管的电流增益（Hfe）对温度变化极为敏感，导致静态工作点随环境温度或自身发热产生剧烈漂移。当晶体管温度升高时，集电极-发射极反向饱和电流（Iceo）呈指数级增长，进而引发集电极电流（Ic）上升，这种正反馈机制在缺乏有效抑制措施时，会迅速导致器件过热甚至发生热击穿。
当时的工程师面临的核心难题在于，如何在一个对温度高度非线性变化的半导体器件中，维持稳定的直流偏置电压。传统的固定电阻偏置电路无法应对硅材料特有的约2毫伏/摄氏度的基极-发射极电压（Vbe）变化率。在高功率输出阶段，功放管自身产生的热量无法及时散去，使得局部温度远超环境温度，这种“热失控”现象成为阻碍硅晶体管功放大规模商用的主要技术壁垒，直接影响了产品的可靠性与寿命。
二极管补偿与热耦合技术的引入
突破这一瓶颈的关键策略在于引入具有相似温度特性的元件进行补偿，其中二极管补偿电路成为了解决偏置漂移的主流方案。通过在基极偏置电路中串联硅二极管，利用二极管正向导通电压随温度变化的特性（同样约为-2mV/°C）来抵消晶体管Vbe的变化。这种设计使得偏置电压能够跟随温度变化自动调整，从而稳定静态工作电流。早期商用设计中，工程师常将补偿二极管直接安装在散热片上，以确保其温度与功率晶体管保持一致。
除了分立二极管，另一种广泛采用的方案是将补偿元件与功率管进行物理上的热耦合。通过将补偿电阻或晶体管安装在与输出管相同的金属散热路径上，利用热传导而非空气对流来传递温度信息。这种热耦合设计显著提高了补偿的实时性和准确性。例如，在经典的单端推挽放大电路中，Vbe倍增器电路被广泛使用，它通过调节分流电阻的比值，精确设定偏置电压，其温度跟踪特性远优于简单的二极管串联结构，有效降低了交叉失真并提升了长期工作的稳定性。
材料工艺与封装结构的协同优化

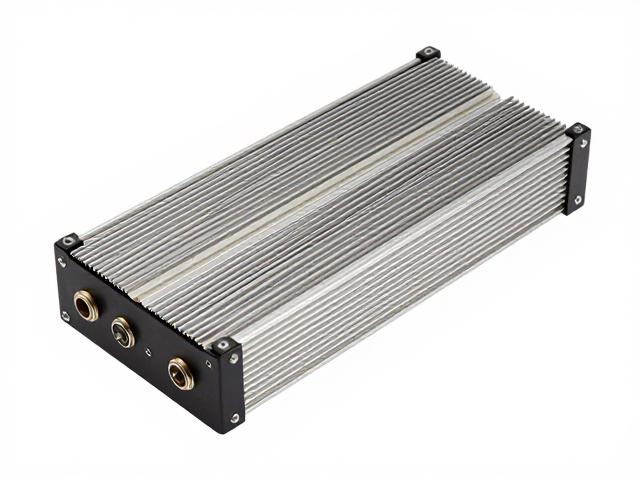

单纯依靠电路拓扑已难以完全消除温度影响，材料工艺的进步为温度补偿提供了物理基础。1960年代中期，平面制造工艺的成熟使得硅晶体管的结温特性更加一致，减少了个体差异。同时，封装技术的改进，如采用金属壳封装并增加散热面积，降低了热阻，使得热量能更快从芯片传导至外壳。这种物理层面的优化，配合电路层面的补偿，形成了双重保障。早期的商用功放产品开始普遍采用带有散热鳍片的铝制外壳，不仅提升了机械强度，更改善了热管理效率，间接降低了温度补偿电路的设计难度。
此外，集成电路概念的萌芽也影响了分立元件功放的设计思路。虽然全集成音频功放尚未普及，但部分高端型号开始尝试在单个封装内集成互补对管，确保内部两颗芯片的热环境高度一致。这种集成化趋势减少了外部连接带来的热梯度，使得补偿网络能够更精确地作用于整个输出级。随着热敏电阻和热敏二极管等专用温度敏感元件的标准化生产，设计师能够获取更精确的温度-电压特性曲线，从而优化补偿算法，进一步提升了功放在大动态信号下的线性度和失真表现。
