TI方案PCM解码核心架构解析
德州仪器（TI）的音频解码芯片，如经典的PCM17xx系列或较新的PCM18xx系列，其核心优势在于将高精度数模转换（DAC）与数字音频接口控制器高度集成。在PCM解码链路中，输入端接收来自同轴（Coaxial）或光纤（Optical）接口的数字音频信号，这些信号通常严格遵循S/PDIF或AES/EBU标准协议。芯片内部的PLL（锁相环）模块负责从输入的数据流中提取时钟信号，并生成稳定的采样时钟，这一过程直接决定了解码的抖动（Jitter）表现和音质稳定性。
解码逻辑的核心在于数字滤波器与插值算法的处理。TI方案通常提供多种数字滤波器选项，包括Minimum Phase、Fast Roll-off等模式，以适应不同的听感需求。当数字音频数据进入芯片后，首先经过插值滤波器提升采样率，再通过DAC核心转换为模拟电压信号。这一过程中的噪声整形和过采样技术，能够有效将量化噪声推升至人耳不易察觉的高频段，从而在听感上获得更纯净、动态范围更大的声音表现。
同轴输入接口的信号完整性优化

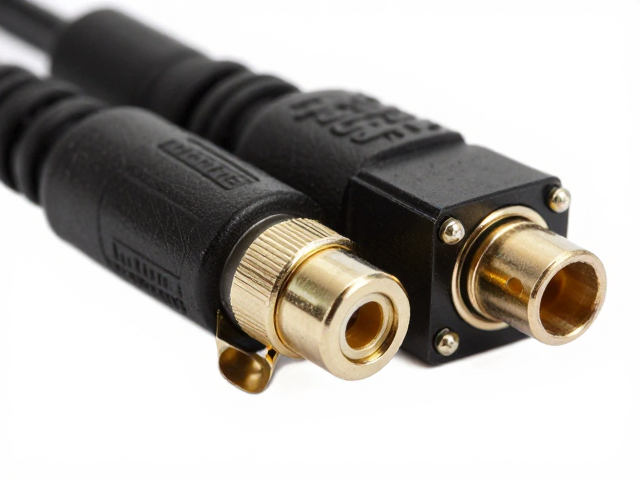

同轴音频接口使用RCA或BNC连接器，通过75欧姆非平衡传输线发送数字信号。由于同轴线缆容易受到电磁干扰（EMI）和射频干扰（RFI）的影响，信号完整性优化是提升解码质量的关键环节。在硬件设计层面，必须在同轴输入端加入高精度的隔离变压器或磁耦隔离器件，以切断地环路，防止不同设备间电位差引起的噪声串扰。同时，输入端的终端电阻必须严格匹配75欧姆，以消除信号反射，确保数据包的正确识别。
时钟同步问题是同轴解码中的另一大技术难点。S/PDIF协议允许输入时钟与系统时钟存在偏差，若系统PLL无法有效锁定或跟踪输入时钟，会导致爆音或失真。优化策略包括使用低抖动晶体振荡器作为PLL参考源，并配置合适的环路带宽。对于高解析度音频，需确保芯片的输入缓冲器具备足够的驱动能力，并采用屏蔽性能良好的同轴线缆。此外，在PCB布局时，数字地与模拟地应采用单点接地策略，避免高频数字噪声通过电源或地平面耦合至敏感的模拟前端电路。
音频后级处理与失真控制技巧
解码后的模拟信号虽然已经具备音频形态，但往往伴随着高频谐波失真和底噪，需要通过严密的模拟后级处理进行优化。TI的DAC输出通常为差分信号，这为后续差分放大电路的设计提供了便利。通过构建高共模抑制比（CMRR）的差分放大器，可以有效抑制共模噪声，提升信号的信噪比。同时，需仔细计算反馈电阻的精度和温度系数，以减少增益误差带来的非线性失真。
电源噪声管理是提升动态范围不可忽视的一环。DAC芯片对电源纹波极为敏感，微小的电源波动都会直接转化为输出端的可听噪声。实践中，应采用多级滤波架构，前级使用低压差线性稳压器（LDO）提供纯净电压，后级针对模拟部分增加π型RC滤波器或铁氧体磁珠进行高频滤波。对于追求极致音质的场景，可引入独立的超低噪声基准电压源，替代芯片内部基准，从而进一步压低本底噪声，使声音背景更加漆黑，细节表现更为细腻。
