电磁干扰对信号传输的物理影响机制
电源线在电子设备中扮演着能量传输的角色，但其周围存在的电磁场变化会引发耦合干扰。当高频信号或快速变化的电流通过线缆时，会产生向外辐射的电磁波，同时外部环境的电磁噪声也会侵入线缆内部。这种双向的电磁干扰会导致信号完整性下降，表现为数据误码率升高、通信中断或模拟信号失真。屏蔽层的核心作用是通过高导电性材料形成等电位体，将入射的电磁波反射或吸收，从而阻断干扰路径，确保内部导体传输的电信号纯净度。

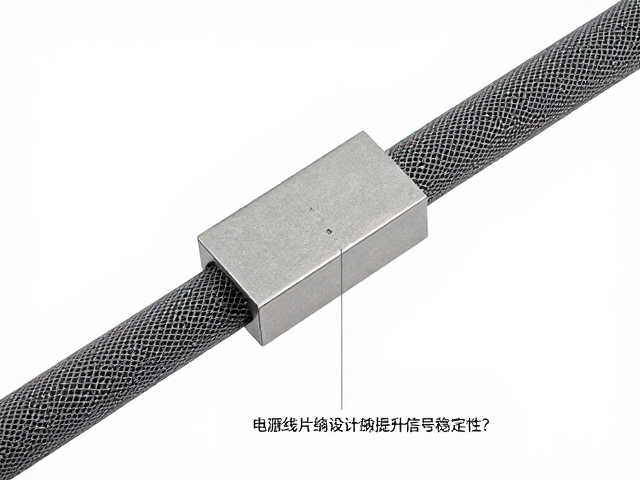

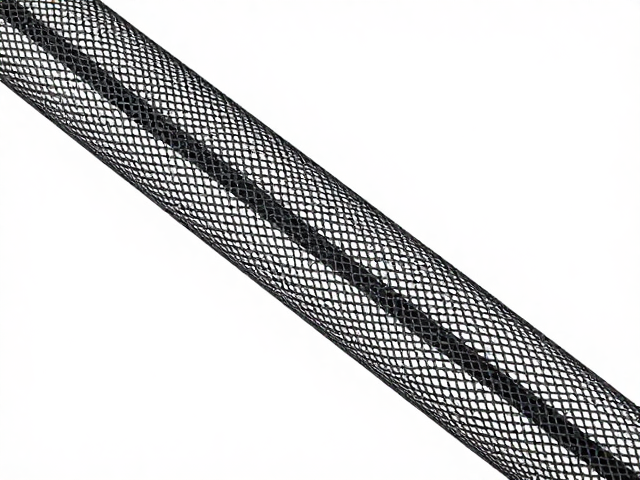

编织网屏蔽结构利用金属细丝交叉编织形成网状覆盖层，其物理特性决定了屏蔽效能的关键指标。与包覆式屏蔽相比，编织网具有更优的柔韧性和覆盖均匀度，能更好地贴合线缆弯曲形态，减少因形变导致的屏蔽断裂风险。金属丝之间的交点接触电阻会影响屏蔽层的连续性，因此高密度编织技术通过增加单位面积内的金属覆盖率，显著降低了屏蔽效能的衰减。这种结构在面对宽频段干扰时，能提供更稳定的阻抗匹配，减少信号反射，从而维持传输链路的稳定性。
编织密度与屏蔽效能的量化关系
屏蔽效能的具体表现与编织密度呈严密的正相关关系，通常用覆盖率百分比来衡量。覆盖率是指编织层中金属丝占据的面积比例，行业标准中常见的高密度编织覆盖率可达85%至95%。覆盖率越高，电磁波透过的空隙越少，屏蔽效果越强。例如，在工业控制领域使用的屏蔽电缆，若编织密度低于70%，在强电磁环境下可能出现明显的信号衰减；而达到90%以上密度的编织层，能有效抑制高频噪声，确保传感器信号在长距离传输中的准确性。
金属材质的导电率直接影响屏蔽层的反射损耗和吸收损耗。铜合金因其优异的导电性和耐腐蚀性，成为编织网的主流材料。不同材质的编织网在特定频率下的屏蔽效能存在差异，铜编织网在低频段主要依靠反射损耗隔离干扰，而在高频段则需依赖吸收损耗进一步衰减电磁波。通过调整编织线的直径和捻度，可以优化屏蔽层的阻抗特性，使其与线缆特性阻抗相匹配，减少驻波比，从而提升信号在传输过程中的稳定性。
接地拓扑对屏蔽电流的导引作用
屏蔽层的有效性高度依赖于正确的接地方式，接地不良会导致屏蔽层成为二次天线，反而引入干扰。单端接地适用于低频信号传输，能完全避免屏蔽层形成地环路电流，防止地电位差引起的噪声耦合。在单点接地结构中，屏蔽层仅在信号接收端连接至参考地，确保屏蔽层电位与参考地一致，消除电位差导致的干扰电流。这种接地方式在模拟信号传输中尤为关键，能有效保持信号底噪的低水平。
双端接地适用于高频信号传输，此时屏蔽层作为低频扼流圈，为高频干扰电流提供低阻抗回流路径。在高频环境下，接地引线的电感效应会显著增加阻抗，导致屏蔽效能下降。因此，双端接地需确保接地路径短且宽，以降低电感。通过多点接地，屏蔽层能更有效地将高频噪声导入大地，防止其在线缆表面形成共模电压。这种接地策略在数字通信和高速数据传输中广泛应用，能显著降低误码率，提升系统的抗干扰能力。
工艺细节对长期稳定性的影响

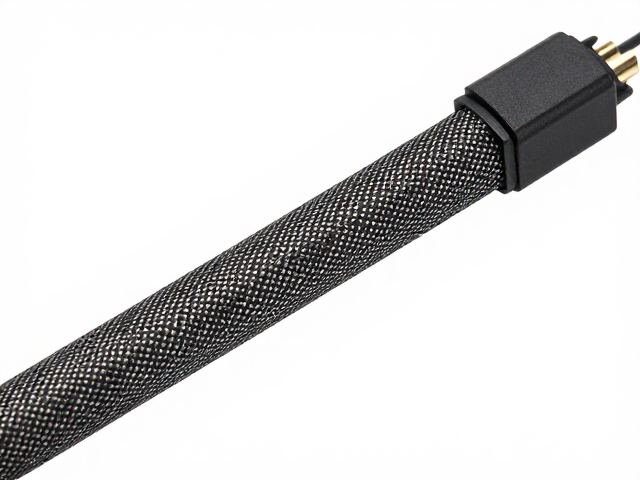

编织网的端接处理是决定屏蔽性能持久性的关键环节。压接式端接通过金属套管将编织层紧密包裹并压接在连接器外壳上，形成低阻抗连接。压接过程中的压力分布均匀性直接影响接触电阻，过大的压力可能导致编织层断裂，过小则导致接触不良。高质量的压接工艺能确保屏蔽层与连接器金属部分形成可靠的电气连接，防止因振动或温度变化导致的接触失效。
编织层的固定与绝缘处理同样重要。在线缆末端，编织层需从绝缘层中剥离并向外翻折，以覆盖连接器外壳。翻折后的编织层需通过热缩套管或金属屏蔽帽固定，防止松散和氧化。良好的固定措施能保持屏蔽层的机械强度，避免在后续装配和使用过程中因外力拉扯导致屏蔽层脱落。此外，屏蔽层与绝缘层之间的过渡区域需进行严密的绝缘处理，防止高压击穿或漏电，确保设备在复杂环境下的安全运行。
