晶体管功放从实验室走向商业市场的关键转折
晶体管替代真空管的过程并非一蹴而就，而是伴随着材料科学与半导体工艺的成熟逐步实现的。20世纪50年代，贝尔实验室成功研制出行差式放大器，这一突破使得音频信号的放大效率大幅提升，同时也降低了功耗和发热问题。早期的商用晶体管功放受限于输出管的功率密度，往往需要复杂的散热设计和庞大的电源供应系统，这使得产品体积庞大且成本居高不下。随着硅基半导体技术的进步，输出管的性能指标逐渐稳定，制造商开始探索如何在有限的空间内实现高保真信号还原，这直接推动了功放电路拓扑结构的革新。
商业化的核心驱动力来自于消费者对高信噪比和低失真输出的需求。在晶体管功放早期阶段，交叉失真是一个普遍存在的技术痛点，尤其是在低电平信号放大时表现明显。工程师们通过引入负反馈技术和改进偏置电路，逐步解决了这一问题。与此同时，集成电路概念的兴起使得控制电路与功率输出级能够更好地协同工作。这种技术演进使得晶体管功放不再仅仅是实验室里的演示设备，而是具备了进入家庭娱乐系统的潜力，为后续几十年的音频产业奠定了硬件基础。
动态余量在模拟音频放大中的物理意义与计算逻辑
动态余量（Dynamic Headroom）描述了功放在处理瞬态高峰值信号时，在电源电压跌落情况下仍能维持线性放大的能力。在理论计算中，动态余量通常通过测量功放在额定输出功率下，当输入信号瞬间增加3dB时，输出电压摆幅能够维持的最大值来确定。这一参数直接关联着电源变压器的容量以及滤波电容的储能密度。当音乐信号中出现如定音鼓敲击或钢琴高音区强音等瞬态峰值时，瞬时电流需求会急剧上升，若电源系统响应滞后，输出电压会被压缩，导致声音发闷或失真。
实际工程中，动态余量的提升往往伴随着电源设计的冗余。许多经典设计采用大电流稳压电源，以确保在极短时间内提供所需的峰值电流。测量时，通常使用脉冲信号而非连续正弦波来模拟真实音乐动态，因为正弦波测试难以反映电源在瞬态负载下的恢复特性。高动态余量的功放能够在信号峰值到来时保持电压稳定，从而保留音乐的呼吸感和冲击力。这一物理特性使得听感上的“力度”与“弹性”成为评价高端功放性能的重要维度，而非仅仅依赖静态的总谐波失真指标。
点对点布线在高频信号路径中的抗干扰优势
点对点布线（Point-to-Point Wiring）是一种将元件直接通过导线连接，而非依赖印刷电路板铜箔走线的装配工艺。在晶体管功放的高频信号路径中，这种工艺能够显著减少寄生电感和分布电容的影响。传统PCB走线在高频段会表现出类似电感器的特性，尤其是在大电流切换瞬间，走线间的耦合可能导致相位偏移或高频振荡。点对点连接通过缩短信号路径，最小化回路面积，从而降低电磁干扰（EMI）和射频干扰（RFI）的耦合风险。
该工艺对装配精度和机械稳定性提出了极高要求。每一根导线都需要经过严密的布局规划，以避免不同信号路径之间的交叉干扰。在实际应用中，高频信号线常采用屏蔽线或双绞线处理，以进一步抑制外界噪声侵入。虽然点对点布线增加了制造成本和时间，但在追求极致音质的Hi-End领域，它被视为优化高频解析力和声场定位的有效手段。通过物理层面的隔离与短连接，信号在传输过程中的损耗和畸变被降至最低，使得放大器能更忠实地还原原始音频信号的细节。
PCB层叠设计与接地拓扑对信噪比的影响

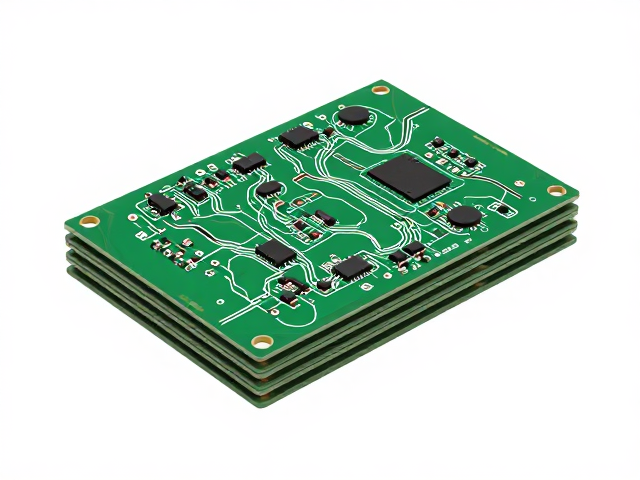

现代晶体管功放的印刷电路板（PCB）设计面临着高频数字电路与高电平模拟电路共存的挑战。合理的层叠结构是控制噪声的关键。通常采用四层或六层板设计，将电源层和地层作为完整的参考平面，以提供低阻抗回路。电源平面用于分散大电流，而地层则作为信号返回路径。通过严格分割模拟地与数字地，可以有效防止数字芯片产生的高频噪声通过地线耦合至音频信号通道。这种分割通常在单点处连接，以避免地环路电流的形成。
接地拓扑的选择直接影响功放的底噪表现。星型接地（Star Grounding）是常见的解决方案，即将所有信号地线汇聚到电源滤波电容的负极这一单点。这种结构确保了不同信号路径的地电位一致，避免了因地线阻抗不同产生的电位差噪声。在多层PCB中，内层完整的地平面可以提供优异的屏蔽效果，减少辐射发射。此外，功率地与信号地的分离布线也是必要措施，大电流走线需加宽以减小电阻和发热，而小信号走线则需远离功率器件，以降低热辐射和电磁干扰对敏感前置放大级的影响。
