晶体管功放商用化背景下的电源架构演变
晶体管技术的成熟与大规模商用，使得音频放大器的制造成本大幅降低，同时也推动了高信噪比和高动态范围耳机放大器在消费电子领域的普及。在这一进程中，电源管理系统的稳定性成为了决定最终听感的关键环节，而大容量电解电容作为电源滤波网络的核心元件，其性能表现直接影响着低频段的纯净度与瞬态响应能力。早期的简易放大电路往往采用单一的大容量电解电容进行主滤波，但随着负载电流需求的增加，单一元件已难以应对高频纹波与低频能量储备的双重挑战，促使电路设计向多级滤波与复合储能结构转变。
现代商用晶体管功放通常采用线性稳压或高性能开关电源架构，这两种架构对后端滤波电容的等效串联电阻（ESR）和等效串联电感（ESL）有着截然不同的要求。在追求极致低底噪的耳机放大器设计中，设计师倾向于使用大容量低ESR电解电容配合小容量高频去耦电容，以构建从低频到高频的全频段低阻抗电源平面。这种结构不仅降低了电源纹波对信号路径的耦合干扰，还确保了在播放复杂大动态音乐时，放大器能够获得瞬间爆发的电流支撑，避免出现因电压跌落导致的削波失真。

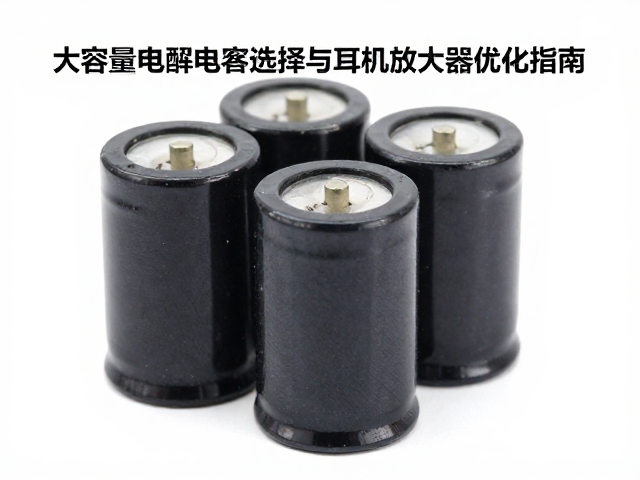

大容量电解电容的关键电气参数解析
选择大容量电解电容时，额定电压与容值是基础指标，但真正决定其在音频电路中表现的，往往是高频特性相关的等效串联电阻（ESR）和等效串联电感（ESL）。低ESR能够显著减少电容在充放电过程中的能量损耗，降低自身发热，从而提升长期使用的可靠性；同时，低ESR有助于在高频段维持电源阻抗的低水平，抑制高频噪声。对于耳机放大器而言，由于负载阻抗变化极大，电源内阻的任何微小波动都可能被放大并转化为可听见的杂音，因此选用具有先进箔材技术和优化内部结构的低ESR电解电容成为行业主流选择。
工作温度范围与寿命周期是评估电解电容长期稳定性的另一大核心维度。电解电容内部的电解液会随时间逐渐干涸，这一过程受环境温度影响显著，通常遵循阿伦尼乌斯方程，即环境温度每降低10摄氏度，寿命约可延长一倍。在封闭式耳机放大器机身中，散热条件有限，电容长期处于高温环境会加速老化，导致容值下降和ESR升高。因此，在选型时需优先考虑标注有长寿命规格（如105摄氏度下10,000小时）的产品，并计算实际工作环境下的等效寿命，以确保设备在数年使用后，电源滤波性能依然保持在可接受范围内。
电路拓扑优化与电容布局策略
在电路板布局层面，大容量电解电容的物理位置对音质有着直接的影响。电源滤波电容应尽可能靠近稳压芯片或功放输出级的电源输入引脚放置，以缩短高频电流回路面积，减少寄生电感带来的电压尖峰。对于高灵敏度耳机放大器，建议采用“大电容储水、小电容滤波”的混合策略，即在主滤波位置使用大容量电解电容，而在靠近集成电路电源引脚处并联0.1μF至10μF的高频特性更好的陶瓷电容或薄膜电容，形成低阻抗通路，有效吸收高频瞬态干扰。
多级滤波网络的设计能够进一步提升电源的纯净度。一种常见的优化方案是在大容量电解电容后增加LC滤波或RC滤波环节，利用电感或电阻隔离高频噪声，再由后续的小容量电容进行最终平滑。这种结构虽然会增加一定的直流压降和功耗，但在对底噪要求极高的高阻耳机驱动场景中，能够显著降低背景黑度。此外，差分信号路径的电源去耦也需独立处理，避免正负电源轨之间的噪声耦合，通过独立的滤波支路为放大器的正负输出级供电，可以提升共模抑制比，降低交叉失真。
实际应用场景中的性能平衡
在实际产品应用中，体积与成本限制往往要求设计师在电容容量与物理尺寸之间做出权衡。小型化电解电容虽然节省了PCB空间，但其内部极板结构可能导致ESR偏高，且在高频段表现不佳。对于便携式或小型桌面耳机放大器，一种折中的方案是选用高品质的小型化低ESR系列，并通过增加并联数量来降低整体ESR和提升总容值。这种并联策略不仅提升了电源的冗余度，还通过分散电流应力降低了单个电容的热负荷，延长了整体系统的寿命。
不同阻抗负载对电源动态响应的要求存在差异，高阻耳机主要依赖电压摆幅，对电流需求较小，电源滤波更侧重于纹波抑制；而低阻耳机（如32欧姆或更低）会引发较大的电流波动，对电源的瞬态响应能力构成严峻挑战。针对低阻负载场景，除了选用大容量电容外，还需关注电容的纹波电流额定值，确保其在峰值电流下不会因过热而失效。部分高端设计会在电源部分加入稳压管或低压差线性稳压器（LDO），通过主动稳压进一步降低输出阻抗，配合大容量电解电容实现极佳的动态控制能力，从而提升低频的紧实度与层次感。
