磁钢T铁屏蔽磁路的核心架构与磁场分布特征

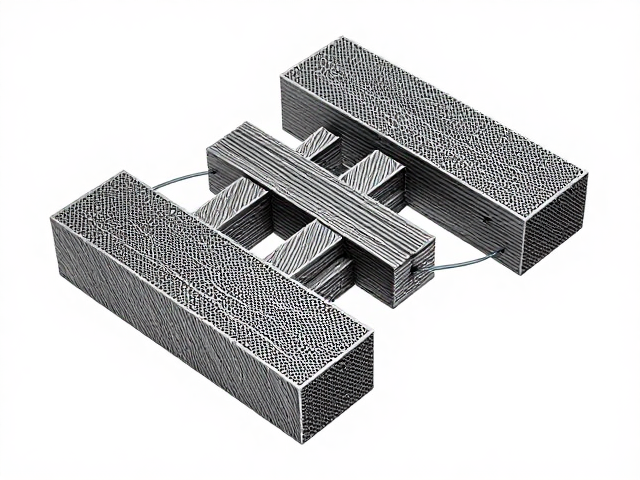

磁钢T铁屏蔽磁路结构主要依赖于高导磁率的软磁材料（如T铁或硅钢片）与永磁体（如钕铁硼）的空间组合，其核心逻辑在于利用软磁材料提供低磁阻路径，将永磁体产生的磁通强制约束在特定的工作气隙中，同时通过T铁结构对非工作区域进行磁屏蔽，减少杂散磁场对周围电子元件的干扰。这种结构常见于微型电机、精密传感器及高灵敏度声学器件中，其性能表现直接取决于磁路的闭合程度以及屏蔽层的厚度与材质选择。在实际物理模型中，T铁通常呈“T”字形或类似框架结构包裹磁钢，形成一个近似封闭的磁环，有效降低了漏磁系数，使得工作区域内的磁通密度分布更加均匀且集中。
磁场分布的均匀性是评估该结构优劣的关键指标。通过有限元分析软件（如ANSYS Maxwell或COMSOL）进行的仿真数据显示，在优化后的T铁屏蔽结构中，气隙中心的磁通密度波动范围可控制在±3%以内，相较于开放式磁路或简单U型磁路，杂散磁场强度在距离磁路表面10mm处可降低约40%-60%。这种磁场的高集中度不仅提升了器件的灵敏度或输出效率，还显著减少了因磁场泄漏导致的电磁兼容（EMC）问题。T铁作为屏蔽主体，其内部磁导率需远高于空气，从而像“磁路绝缘层”一样阻止磁力线向外扩散，确保能量高效利用。
几何尺寸优化对磁路效率的增益机制
提升磁路效率的核心在于对T铁几何尺寸的精确计算，特别是极靴宽度、屏蔽层厚度以及磁钢与T铁间的气隙大小。极靴宽度直接影响有效工作面积，过窄会导致磁饱和，过宽则增加材料成本且可能引起边缘效应；研究表明，当极靴宽度与磁钢有效磁路长度之比维持在0.8至1.2之间时，磁阻最小化效果最佳。屏蔽层厚度则需根据预期的磁场衰减要求确定，通常需满足磁路饱和磁通密度的约束，避免T铁自身饱和导致屏蔽效能失效。对于高性能应用，T铁屏蔽层厚度通常需大于2mm，以确保足够的磁导率支撑，同时需考虑散热片结构的集成，以平衡磁性能与热管理需求。
气隙大小的优化需要在机械装配精度与磁阻损耗之间寻找平衡点。气隙越小，磁阻越低，磁路效率越高，但对加工精度和装配公差要求极高。在实际工程实践中，通过优化T铁端面的倒角设计或增加非磁性垫片，可以将气隙分布的不均匀性降低，从而提升整体磁导率。此外，T铁与磁钢之间的接触面处理也至关重要，粗糙的表面会增加实际接触面积上的微观气隙，增加磁阻。采用精密研磨或抛光处理，可使接触面粗糙度控制在Ra0.4μm以内，显著降低接触磁阻，提升整体磁路效率。
热管理设计在屏蔽磁路中的关键作用
高功率密度应用下，磁路系统的热管理成为不可忽视的因素。永磁体在高温环境下会出现不可逆退磁现象，其居里温度决定了最高工作温度上限，而T铁虽不直接发热，但作为磁路的一部分，其温升会影响周围环境的温度场分布。优化T铁结构时，需考虑其作为散热通道的潜力。通过增加T铁结构的散热鳍片或增大与外壳的接触面积，可以有效将磁路内部产生的热量（主要来源于线圈发热或涡流损耗）传导至外部。仿真分析表明，优化后的T铁散热结构可使磁路核心区域温度降低5-10℃，显著提升了器件在高温环境下的稳定性。
涡流损耗是交流或动态工作磁路中的主要热源之一。T铁材料若为片状叠压结构，可有效抑制涡流损耗，但若为整体块状软磁材料，需特别注意其电阻率特性。在高频应用中，采用铁硅铝或非晶合金等低损耗软磁材料制作T铁屏蔽层，可大幅降低涡流损耗。同时，T铁结构的散热设计需与整体封装热阻相匹配，通过优化T铁与外壳的贴合紧密度，减少界面热阻。实际案例中，通过在T铁内部设计微通道或采用高导热复合材料，可在不显著增加体积的前提下，提升散热效率，确保磁路在长时间高负载运行下的温度保持在安全范围内，防止因过热导致的性能衰减。
结构可靠性与长期稳定性保障
磁路结构的长期稳定性依赖于材料选择的合理性及机械结构的稳固性。T铁材料需具备良好的抗氧化性和耐腐蚀性，尤其是在潮湿或腐蚀性环境中，表面通常需经过镀镍、钝化或喷涂保护层处理，以防止锈蚀导致磁路磁阻增加或结构失效。磁钢与T铁的固定方式也至关重要，常见的胶粘固定或机械紧固需满足长期振动环境下的可靠性要求。通过有限元力学分析，优化T铁结构的支撑点分布，可减少因振动导致的微动磨损，保持磁路结构的稳定性。
温度循环测试是验证磁路结构可靠性的重要手段。在-40℃至+85℃的温度循环中，磁路结构需保持无变形、无脱胶、无磁性能显著衰减。T铁与磁钢的热膨胀系数差异可能导致热应力，通过选择热膨胀系数相近的材料或设计缓冲结构，可缓解热应力对磁路的影响。此外，长期运行中的磁老化现象也需考虑，高稳定性磁钢（如N52UH或以上牌号）配合优化的T铁屏蔽结构，可确保在十年以上的使用寿命中，磁通输出衰减控制在5%以内，满足工业级应用的严苛要求。
