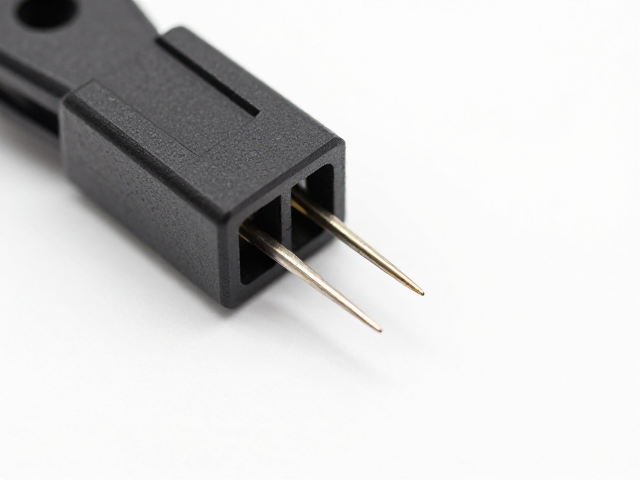

接线端子针脚实现平衡传输的核心机制
接线端子在实现平衡传输时，核心在于确保信号线与地线在物理结构和电气特性上的对称性。传统的单端传输容易受到共模干扰的影响，而平衡传输要求信号以差分形式存在，即两根导线携带幅度相等、极性相反的信号。接线端子针脚的设计必须严格遵循这一原则，通过精密的引脚布局，使得正负信号引脚在内部触点的接触电阻、接触压力以及绝缘距离上保持高度一致。这种一致性减少了因阻抗不匹配导致的信号反射和相位误差，从而在源头上降低了差模噪声的产生。
为了实现高精度的平衡传输，接线端子的内部结构通常采用模块化设计，将信号通道与接地通道进行严密的隔离与对齐。在微观层面，针脚与插孔的接触点需要经过镀金或镀锡处理，以提供稳定的导电界面并防止氧化腐蚀，确保长期使用的电气稳定性。当信号通过端子接入时，电流路径被精确控制，使得两条信号线的回路面积尽可能小且对称，这不仅降低了环路电感，还有效抑制了电磁干扰对信号完整性的破坏。这种物理层面的对称构建，是平衡传输得以成立的基础保障。

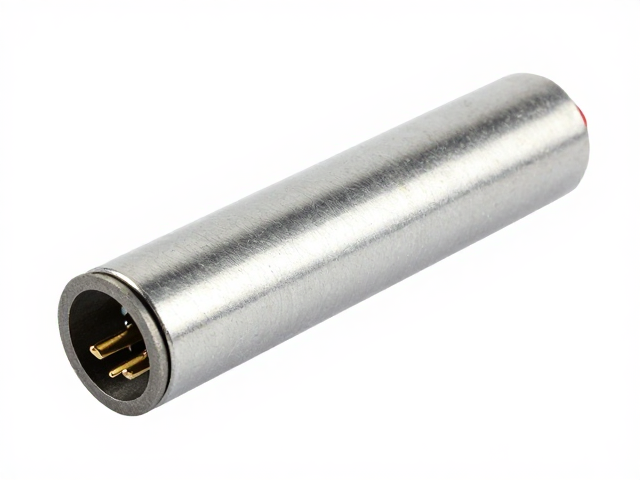

同轴结构在平衡传输中的优势解析
同轴结构通过其严密的几何设计，为高频信号提供了极佳的屏蔽效果，这是平衡传输中抵御外部干扰的关键优势。同轴电缆由中心导体、绝缘层、屏蔽层和外护层组成，屏蔽层通常由编织铜网或铝箔构成，能够有效地将外部电磁场隔绝在信号传输路径之外。在接线端子中引入同轴理念，意味着信号引脚被严密的接地屏蔽套包裹，使得信号线如同处于一个封闭的金属管中。这种结构极大地降低了串扰和辐射发射，使得信号在长距离传输中仍能保持极高的信噪比。
相较于传统的平行双线结构，同轴结构在高频特性下的阻抗控制更为稳定。同轴线的特性阻抗由中心导体直径、绝缘层介电常数及屏蔽层内径共同决定，这些物理参数在生产过程中经过严格计算和控制，确保了阻抗的均匀性。在平衡传输场景中，这种稳定的阻抗特性有助于减少信号在传输过程中的失真和衰减。同时，同轴屏蔽层可以作为参考地平面，为差分信号提供一个低阻抗的回流路径，进一步提升了系统的抗干扰能力和传输质量，特别适用于对信号完整性要求较高的工业控制及测量仪器领域。
结构设计与信号完整性的协同效应
接线端子针脚与同轴屏蔽结构的结合，形成了从连接器到线缆的整体屏蔽体系，这种协同效应对于维持平衡传输的稳定性至关重要。在设计过程中，端子的屏蔽壳必须与线缆的屏蔽层实现低阻抗的电气连接，通常通过金属夹持结构或焊接点完成。这种连接确保了屏蔽层的连续性，避免了屏蔽断点导致的电磁泄漏。当外部干扰试图侵入时，屏蔽层会将干扰电流引导至大地或系统参考地，而不是让其进入信号线内部。这种严密的防护机制，使得平衡传输信号在复杂电磁环境中依然能够保持纯净。
此外，针脚的排列方式与同轴结构的配合，还影响着高频信号的分布参数。合理的间距设计可以减少引脚间的寄生电容和互感，从而降低信号间的耦合干扰。在高速数据传输应用中，这些分布参数的控制直接影响信号的上升时间和抖动表现。通过优化针脚几何形状和屏蔽结构的贴合度，接线端子能够在宽频带范围内保持稳定的传输特性。这种基于物理结构的精细化设计，使得平衡传输不仅在理论上可行，更能在实际工程应用中满足严苛的性能指标要求。
