晶体管功放商用化进程中的电源滤波需求演变
二十世纪中叶，随着硅基双极结型晶体管（BJT）取代真空管成为音频放大核心器件，电子设备的小型化与低功耗需求急剧上升。这一技术变革直接推动了晶体管功放从实验室原型向大规模商用的转变，但也带来了严峻的电源管理挑战。真空管电路通常工作在高电压、低电流环境下，对滤波电容的容量需求相对较小，而晶体管电路为了获得足够的输出功率，往往需要在大电流负载瞬态变化时提供稳定的直流母线电压。这种动态负载特性使得传统的小容量电容无法有效抑制低频纹波，导致音质劣化及电路不稳定。
在此背景下，电解电容因其极高的体积电容密度，成为满足大功率晶体管功放电源滤波的关键组件。商用化的核心在于如何在有限的机箱空间内，实现低阻抗的电源回路，以应对音频信号中瞬间爆发的峰值电流。早期的晶体管功放设计开始广泛采用大容量铝电解电容作为主滤波元件，其作用不仅是平滑整流后的直流电，更在于作为近端能量存储池，在音乐动态瞬间补充变压器无法即时提供的电流。这一物理特性的利用，奠定了现代晶体管功放电源架构的基础，使得高保真音频放大得以进入家庭和商业场所。
大容量电解电容在分立元件电路中的技术特性分析

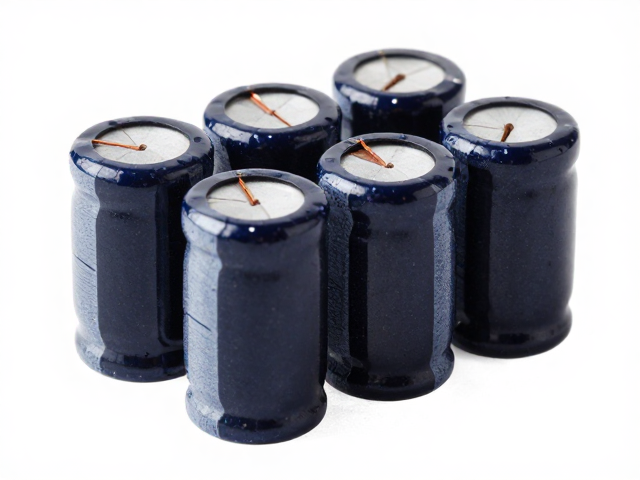

在分立元件构建的功放电路中，大容量电解电容的性能表现直接决定了电源的瞬态响应能力。铝电解电容通过阳极铝箔表面的氧化膜作为介质，利用电解液作为阴极，从而在单位体积内实现极高的电容量。对于典型的大功率音频放大电路，主滤波电容的容量通常需要在数千微法至数万微法之间，具体数值取决于电源变压器的容量及负载阻抗。例如，在8欧姆负载下提供100瓦输出功率的功放，其电源滤波电容总容量若低于5000微法，极易在低频段出现严重的电压跌落，导致削波失真。

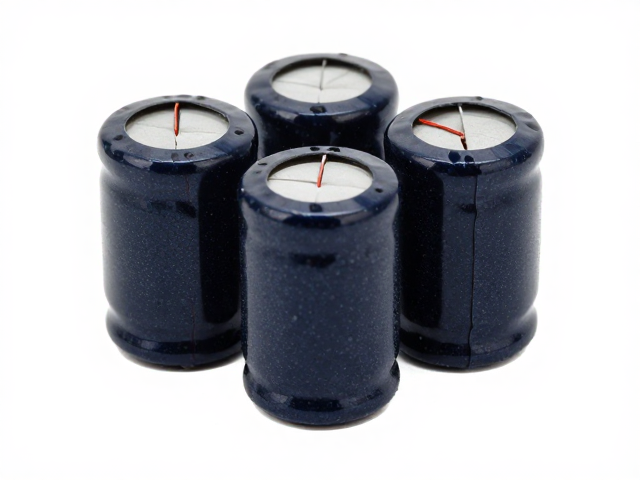

除了容量大小，等效串联电阻（ESR）和等效串联电感（ESL）是评估电解电容在高频瞬态电流下表现的关键指标。在分立元件电路中，电容引脚长度和内部结构会引入寄生电感，影响高频下的滤波效果。高质量的电解电容通过改进阳极箔的蚀刻工艺和卷绕结构，降低ESR，从而在高频段保持较低的阻抗。当音频信号包含快速变化的瞬态成分时，低ESR电容能更迅速地充放电，减少电源电压的波动，确保晶体管输出级的偏置电压稳定，进而提升声音的清晰度和动态范围。
可靠性设计与长期服役中的失效模式管控
商用化产品必须面对长时间运行的稳定性问题，大容量电解电容在功放电路中面临着高温和纹波电流的双重考验。电解电容内部的电解会会随时间逐渐干涸，特别是在靠近功率管和散热片的高温区域，温度每升高10摄氏度，寿命可能减半。因此，在分立元件电路设计中，电容的安装位置、散热距离以及风道布局成为关键考量因素。工业标准通常要求电容在额定纹波电流下，内部温升不超过特定限值，以防止电解液沸腾或密封垫破裂。

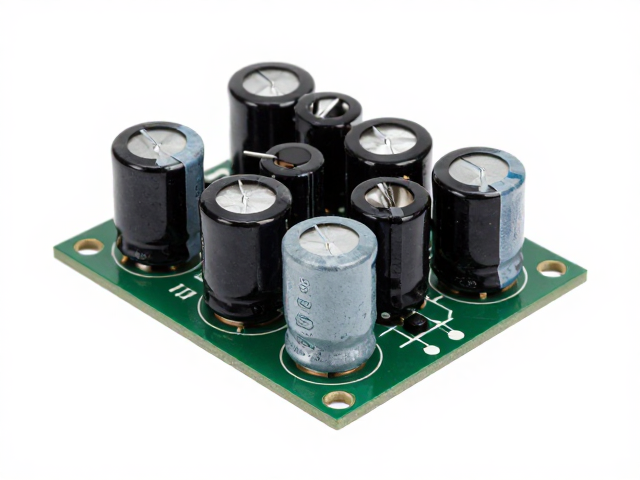

纹波电流是导致电解电容内部发热的主要原因，过大的纹波电流会加速介质氧化膜的老化。在晶体管功放中，由于负载的变化剧烈，电源回路中的纹波电流峰值可能远超直流分量。设计时需精确计算电容的额定纹波电流，并考虑并联使用多只电容以分担电流应力，降低单只电容的损耗。此外，反向电压耐受能力也是重要参数，尽管功放电源多为单极性或双极性对称设计，但在瞬态过程中可能出现反向电压尖峰，因此选用耐压值留有充足余量的电容，能有效避免击穿短路风险，确保设备在长期服役中的安全性。
声学性能与主观听感的客观联系
在音频工程领域，电源滤波电容对音质的影响长期存在争议，但客观测量数据揭示了其物理作用机制。大容量电解电容在低频段的阻抗特性直接影响功放的低频延伸和打击感。当电容容量不足或ESR过高时，低频信号会导致电源电压大幅波动，使得输出晶体管在信号峰值处无法获得足够的驱动电压，表现为低频松软或失真。通过高容量、低ESR的电容组合，可以显著降低电源阻抗，使低频响应更加紧实有力，提升音乐的动态对比度。
高频段的表现则更多依赖于电容的寄生参数。虽然电解电容主要处理低频能量，但其寄生电感会在高频段形成阻抗峰值，可能影响高频信号的纯净度。为了优化高频性能，部分高保真分立元件电路会在大容量电解电容两端并联小容量的薄膜电容或陶瓷电容，形成宽频带的低阻抗路径。这种复合滤波结构利用了薄膜电容在高频下的优异特性，弥补了电解电容在高频段阻抗上升的不足，从而在客观测试中降低高频噪声基底，在主观听感上带来更开阔的声场和更细腻的高频细节。
