厚铜PCB在功率管整机组装中的电流承载与热管理机制

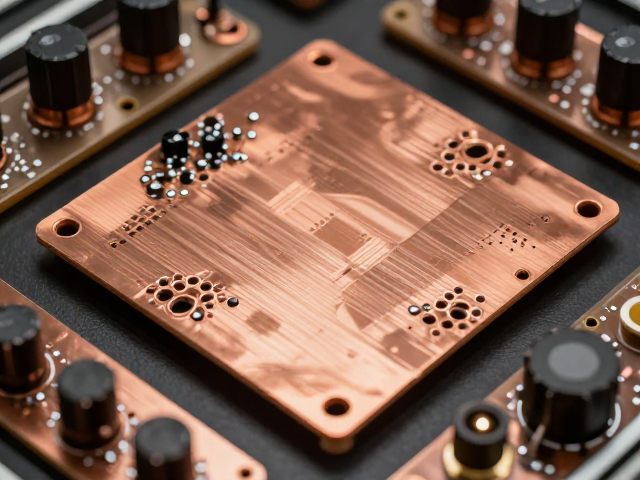

厚铜PCB（Thick Copper PCB）通常指铜箔厚度超过常规1oz（约35μm）的印刷电路板，工业应用中常见规格为2oz、4oz甚至更高。在功率管整机组装场景中，这种材料特性直接决定了电路的电流承载能力。传统薄铜板材在高电流密度下容易因电阻过大产生显著电压降和局部过热，而厚铜走线通过增加截面积显著降低直流电阻，从而减少欧姆损耗。这种物理结构上的优势使得功率模块能够在大电流工况下保持更稳定的电气性能，避免因线路过热导致的绝缘层老化或焊点失效。
热管理是厚铜PCB另一项核心优势。功率器件在开关过程中会产生大量热量，厚铜层不仅作为导电介质，更充当高效的热扩散路径。由于铜的热导率远高于FR-4基材，厚铜PCB能将热量迅速从功率管引脚区域传导至板面其他部分，进而通过散热片或外壳散发。在整机组装中，这种自有的散热能力减少了对外部辅助散热结构的依赖，提升了整体系统的功率密度。热阻的降低使得器件结温控制在安全范围内，延长了功率管的使用寿命，同时也提高了整机在恶劣环境下的稳定性。
结构设计对可靠性与装配工艺的影响
厚铜PCB在机械强度和抗热冲击能力方面表现优异。厚铜层与基材的结合力经过特殊工艺处理，能有效抵抗因温度循环变化引起的应力集中。在功率管整机组装过程中，器件引脚通常承受较大的机械应力，厚铜走线不易发生断裂或剥离。此外，厚铜板材在高温回流焊过程中表现出更好的尺寸稳定性，减少了翘曲变形风险，确保了多层板中各层对准精度。这种结构稳定性对于高密度封装的功率模块至关重要，它保证了电气连接的长期可靠性，降低了因机械疲劳导致的早期失效概率。
装配工艺方面，厚铜PCB对焊接工艺提出了更高要求，但也带来了连接可靠性的提升。由于铜层较厚，焊料与铜基板的润湿和扩散需要更精确的温度曲线控制，以避免虚焊或焊料不足。然而，一旦形成合格焊点，厚铜提供的充足金属间化合物（IMC）生长空间，使得焊点具有更优异的抗疲劳特性。在整机测试阶段，厚铜PCB能更好地承受振动和冲击测试，确保功率管在动态负载下保持电气连接完整。这种工艺特性使得厚铜PCB成为高可靠性工业电源、电动汽车驱动系统等关键领域的首选方案。
应用场景与能效提升的实际表现
在电动汽车电驱系统中，厚铜PCB被广泛应用于逆变器模块。电机驱动需要处理数百安培的电流，传统PCB难以满足低阻抗要求。采用4oz厚铜PCB后，导通电阻显著降低，直接提升了电机驱动效率。实测数据显示，在同等工况下，厚铜方案可比普通方案降低约2-5%的线路损耗，这意味着更高的能量转化效率和更低的发热。这种能效提升直接转化为续航里程的增加或散热系统的简化，为整车设计提供了更优的工程选择。
工业电机控制领域同样受益于厚铜PCB的技术特性。伺服驱动器和变频器内部包含大量功率器件，长期高负荷运行对散热和稳定性构成挑战。厚铜PCB通过优化电流路径和热分布，减少了热点形成，提升了系统整体的MTBF（平均无故障时间）。在实际应用中，采用厚铜设计的功率模块在连续满载运行下，温升幅度明显低于常规设计，这不仅提高了设备的运行安全性，还降低了因过热保护导致的停机风险，提升了工业生产的连续性和效率。
