倒相孔声学原理与箱体共振的物理关联

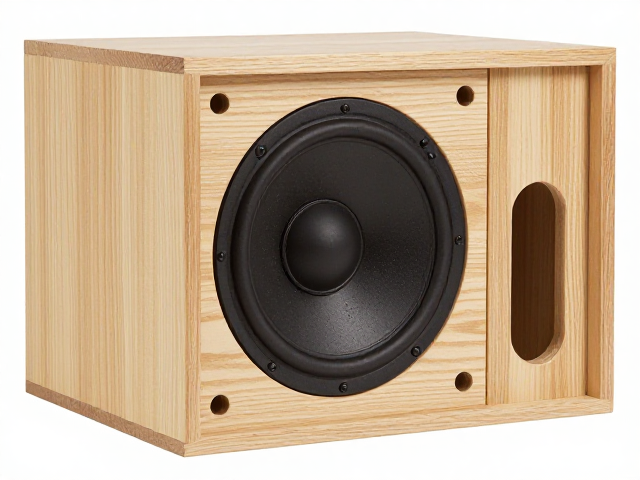

倒相孔并非简单的开孔，而是作为亥姆霍兹共振器的一部分，与箱体内部空气质量及振膜共同作用，通过倒相管内空气柱的往复运动，在低频段补充声压并延伸低频下潜。当箱体内部驻波频率与倒相孔的共振频率重合时，若结构设计不当，极易在箱体壁板或倒相管端口激发出声染效应，这种由气流湍流和结构件振动耦合产生的共振，会严重破坏低频的干净度与瞬态响应。
精准控制箱体共振的核心在于管理箱内声压分布与结构刚度的匹配。箱体壁板的厚度、内部加强筋的布局以及倒相孔与壁板的距离，共同决定了箱体的固有频率。如果倒相孔边缘过于靠近箱体刚性不足的区域，气流通过时产生的声压波动会直接驱动壁板振动，导致所谓的“倒相孔哨叫”或低频浑浊。因此，设计初期需通过有限元分析或经验公式计算，确保倒相孔的共振频率避开箱体壁板的主要结构模态频率，从物理结构上切断共振耦合的路径。
倒相孔几何参数对气流噪声与共振的影响
倒相孔的直径与长度直接决定了其谐振频率，这一关系遵循亥姆霍兹共振公式，其中空气的质量（由长度和截面积决定）和箱体的声顺（由容积决定）是关键变量。过短的倒相管会导致空气质量不足，谐振频率过高，无法有效扩展低频；而过长的倒相管则可能引发驻波，在管内形成压力节点，加剧局部共振。此外，倒相孔的截面积形状（圆形、方形或长条形）会影响气流的速度分布，方形孔角的应力集中效应比圆形孔更容易在高频段激发结构微振动。
气流通过倒相孔时的速度必须控制在临界阈值以内，以抑制湍流噪声，即俗称的“风噪”。当低音单元在大动态信号下推动大量空气时，若倒相孔截面积过小，气流速度急剧上升，产生强烈的湍流冲击倒相管末端，这种气动噪声会像低频共振一样掩盖音乐细节。真实的设计实践中，通常通过计算最大声速来反推倒相孔的最小截面积，确保在最恶劣工况下，气流仍保持层流状态，从而避免因气流分离引发的非线性失真和额外的结构激励。
箱体材料与阻尼处理对共振抑制的策略
实木箱体因其各向异性的物理特性，在应对共振时比单一均质材料更具优势，但也带来了更高的建模难度。木材的密度、弹性模量以及内部纤维结构会显著影响声波的传播路径和衰减特性。高密度硬木（如桃花心木、胡桃木）具有较高的内耗散能力，能更有效地抑制壁板振动，但仍需通过结构设计弥补其在大尺寸面板下的刚度不足。相比之下，低密度木材可能需要更厚的板材或额外的加强结构来防止低频段的嗡嗡作响。
在箱体组装过程中，阻尼材料的应用是抑制共振的关键环节。高阻尼材料（如沥青板、专用隔音毡或橡胶垫）应布置在箱体壁板的主要振动模态区域，特别是倒相孔周围的加强梁附近。这些材料通过增加结构的内摩擦，将振动能量转化为热能消耗掉，从而降低共振峰的幅度。此外，箱体接缝处的密封处理也至关重要，漏气会改变倒相系统的等效容积，导致共振频率偏移，因此使用高弹性密封胶填充接缝，不仅能防止漏气，还能在一定程度上隔离不同板件间的振动传递，提升整体结构的阻尼效果。
仿真测试与实测验证的闭环优化
现代音箱设计已高度依赖计算机辅助工程（CAE）进行共振模态分析。通过有限元分析软件，可以模拟箱体在受到不同频率激励下的应力分布和振动模式，直观地识别出国体共振的高风险区域。设计师据此调整倒相孔的位置，使其远离高振动幅值的壁板节点，或增加局部加强筋来改变结构刚度分布，从而将共振频率移至非听感敏感区域。这种数字化预演大幅减少了试错成本，确保了倒相孔设计在物理结构上的合理性。
尽管仿真能提供严密的理论支撑，实测验证仍是检验倒相孔设计是否精准控制共振的最终标准。使用激光测振仪测量箱体壁板在倒相孔共振频率附近的振动速度，可以量化结构振动的幅度；同时，通过消声室或半消声环境下的频率响应测试，观察低频段是否存在因共振导致的峰谷现象。若实测数据显示共振抑制不足，需重新调整倒相孔的几何参数或增加阻尼材料，形成从理论计算、仿真优化到实测修正的完整闭环，确保最终产品的声学性能达到设计要求。
