接线端子针脚与信号线的连接逻辑

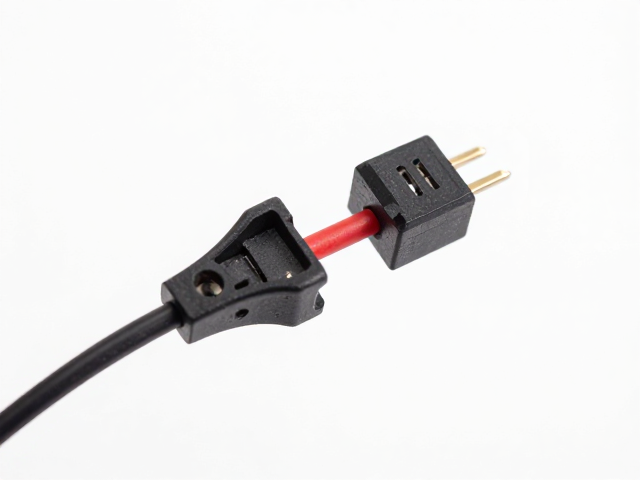

信号线接入接线端子时，核心在于确保金属导体与端子内部接触件形成低阻抗、高稳定性的电气连接。常见的连接方式主要分为压接、焊接以及螺丝紧固三种，其中压接因连接可靠、抗振动能力强，在工业自动化及弱电控制领域应用最为广泛。操作前需剥去信号线绝缘层，剥线长度通常控制在5-8毫米，过短会导致绝缘层侵入端子压接区，影响导电性能；过长则可能暴露裸线，增加短路风险。

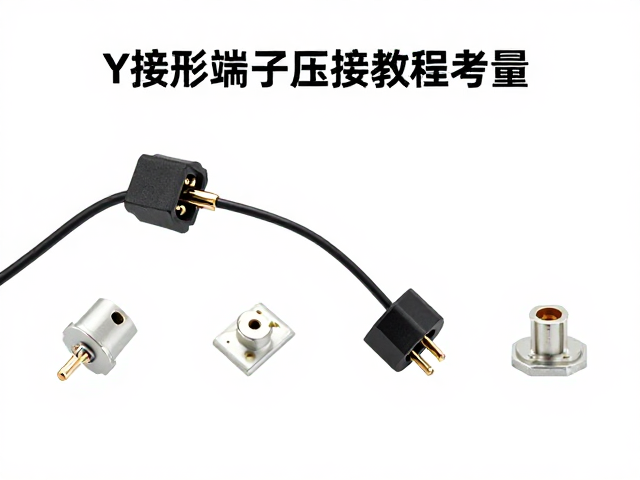

不同类型的端子结构决定了接线的具体手法。Y型（叉形）端子适用于需要频繁拆卸或连接至螺栓端子的场景，其开口设计允许直接套入螺柱；叉形端子则通常指叉形预绝缘端头，需配合压接钳使用。对于细径信号线，需特别注意线芯是否完全填充端子腔体，若线径过细导致接触不良，可尝试将两根细线绞合后接入，或选用内衬铜套的专用端子以增强接触面积。
压接工具选择与标准化操作流程

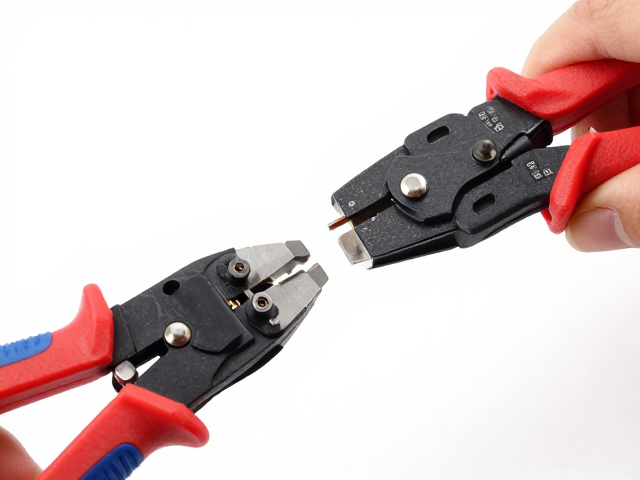

压接质量直接取决于工具的选择与操作规范。专用液压或手动压接钳是必备工具，其压接模具槽位必须与端子规格（如2.8mm、4.2mm、6.3mm等）严格对应。错误的模具会导致压接力度不足或压裂端子绝缘层，造成虚接或接触电阻过大。操作时，将端子压接区垂直放入模具槽，确保端子定位准确，避免偏心受力。
压接过程需遵循“一次成型”原则，严禁在同一位置重复压接，以免金属疲劳断裂或绝缘层破损。标准的压接效果应表现为端子绝缘层轻微嵌入线皮，金属套管均匀变形包裹线芯，且无明显毛刺或裂纹。压接完成后，需进行拉力测试或目视检查，确认线芯无松动、绝缘层无破损。对于高精度信号线路，建议使用带力反馈的自动化压接设备，以进一步保证批次间的一致性。
信号端子选型的关键参数考量
选型时需优先关注端子的额定电流与电压等级，信号线虽电流密度低，但需考虑瞬时浪涌或长距离传输中的压降影响。常见的信号端子额定电流多在1A-5A之间，额定电压250V-600V，具体数值需参照端子本体标识或厂家 datasheet。对于高频信号传输，应关注端子的寄生电感与电容，优选低剖面、紧凑型结构以减少信号反射。
端子的材质与表面处理工艺决定了长期使用的稳定性。接触件通常采用黄铜或磷青铜，表面镀锡或镀金，镀金层适用于低电压、小电流的信号回路，能有效防止氧化并降低接触电阻。绝缘体材料多为PA66（尼龙66）或PBT，需具备阻燃等级（如UL94 V-0）及良好的耐温性。此外，需根据安装环境选择防护等级，潮湿或腐蚀性环境建议选用带防水护套或密封设计的端子产品。
常见应用场景与故障排查
在PLC控制系统中，DI/DO模块的接线常采用弹簧式或螺丝式端子，信号线接入后需确保无松动。若出现信号误触发或丢失，首先检查压接点是否氧化或虚接，其次确认信号线屏蔽层是否单端接地，避免地环路干扰。对于传感器线路，需特别注意电源线与信号线的分离，避免强电干扰导致信号失真。
在LED照明或智能家居系统中，Y型端子常用于灯具端子的快速连接。若灯具闪烁或不亮，可能是端子未完全卡入或压接不实。排查时需断电后重新压接，确保端子与插头/端子排完全咬合。对于多芯信号线，需做好线序标记，避免接错导致控制逻辑错误。长期使用中，若端子变色或发热，应立即断电检查，这通常意味着接触电阻过大或过载，需更换更大规格端子或重新优化接线工艺。
