PCM解码前端电路的相位噪声抑制机制
在高解析音频信号处理链路中，数字模拟转换器（DAC）的前级输出级设计直接决定了最终声音的纯净度与动态范围表现。相位噪声作为时钟抖动在频域上的映射，会表现为背景黑度的提升以及高频细节的模糊，尤其在处理高采样率PCM数据时，微小的时序误差会被放大为可听见的失真。因此，前级电路的核心任务不仅是电压放大，更在于通过严密的电源管理与信号隔离，构建一个低噪声基底，确保原始数字音频数据的每一个采样点都能无损地转化为模拟波形。
实现这一目标通常依赖于高性能线性稳压电源与低噪声运算放大器的协同工作。传统的开关稳压电源虽然效率高，但其产生的高频纹波极易耦合至模拟前端，破坏信号的完整性。相比之下，采用低压差线性稳压器（LDO）配合超大容量低ESR电容进行多级滤波，能有效抑制电源纹波，为核心解码芯片提供如“电池”般纯净的直流环境。这种电源架构的设计逻辑在于最大化地滤除高频干扰，使得模拟信号在进入电压放大阶段前，已经具备了极高的信噪比基础，从而为后续的高解析度还原奠定物理层面的稳定性。
高解析音质的前级放大与阻抗匹配策略
前级放大电路的设计重点在于优化电压增益与输出阻抗，以匹配不同负载下的听音需求。高解析音质不仅仅体现在频响曲线的平坦度，更体现在瞬态响应与微动态的细节捕捉能力。选用具有极低电压噪声密度和超高压摆率的运算放大器作为核心元件，能够确保信号在快速变化过程中不失真。同时，合理的增益分配策略可以避免信号过载削波，保留录音现场中细微的动态起伏，使得乐器泛音与人声情感得以细腻呈现。
阻抗匹配是前级输出级不可忽视的关键环节。高输出阻抗会导致高频信号在长距离传输中因线缆电容效应而产生衰减，进而损失空气感与透明度。因此，现代高解析前级普遍采用低输出阻抗设计，通常控制在几十欧姆甚至更低，以提供强大的驱动能力。这种设计不仅增强了系统的稳定性，还能有效降低因连接不同阻抗设备（如不同型号的前级与后级，或长距离线缆）带来的信号反射与驻波现象，确保从解码器到最终发声单元的信号传输链路中，高频细节依然保持锐利与清晰。
时钟同步与数字域噪声隔离技术
PCM解码过程的基石在于时钟系统的精准性，时钟抖动会直接转化为模拟输出端的相位噪声，导致声场定位模糊与声音发糊。为了降低相位噪声，前端电路需引入高稳定性时钟源，如低相位噪声晶振或经过严格筛选的低抖动PLL（锁相环）芯片。这些组件通过内部环路滤波器的精密调节，能够显著抑制高频抖动成分，确保数据采样时刻的绝对准确。在实际工程应用中，时钟电路的布局需远离高频数字信号线，并采用独立的接地平面，以阻断数字噪声通过地线耦合至模拟时钟回路。
数字域与模拟域的噪声隔离是提升整体信噪比的另一项核心措施。PCM数据在解码过程中会产生大量的数字开关噪声，这些高频噪声若泄露至模拟前端，会严重污染音频信号。通过采用光耦隔离、数字隔离器或独立的电源域设计，可以有效切断数字处理单元与模拟放大电路之间的直接电气联系。此外，PCB布线时需严格遵循模拟地与数字地单点接地的原则，并利用屏蔽罩对高敏感度的模拟前端电路进行物理隔离，从而在物理结构上构建起严密的噪声防御体系，确保输出信号的纯净度。
电路布局与材料选择对音质的影响

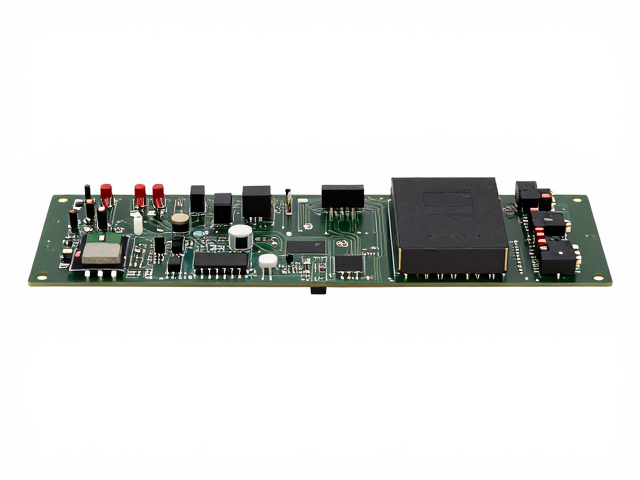

在高频与高增益的模拟电路设计中，PCB板的布局与元件选型会对相位噪声产生微观却显著的影响。高频信号的传输路径应尽量短且直，减少过孔数量，以降低寄生电感和分布电容带来的信号反射与谐振。选用高品质薄膜电容或高品质钽电容作为耦合与滤波元件，因其具有更低的等效串联电阻（ESR）和更好的高频特性，能有效提升瞬态响应速度。此外，电阻元件的选型也至关重要，金属膜电阻因其低噪声和优异的温度稳定性，常被用于信号通路中的关键位置，以减少热噪声对细微信号的干扰。
接地策略与屏蔽措施是控制相位噪声的外部防线。多层PCB设计中，完整地平面可作为低阻抗的参考地，有效降低地环路干扰。对于高灵敏度的前级放大电路，外壳需具备良好的导电性并进行多点接地，形成严密的法拉第笼，以抵御外部电磁干扰（EMI）和射频干扰（RFI）。在散热设计上，需平衡元件工作温度与噪声表现，过高的温度会增加半导体器件的热噪声，因此合理的散热片布局与风道设计有助于维持电路在最佳工作温度区间，从而保持长期的稳定性与音质的一致性。
