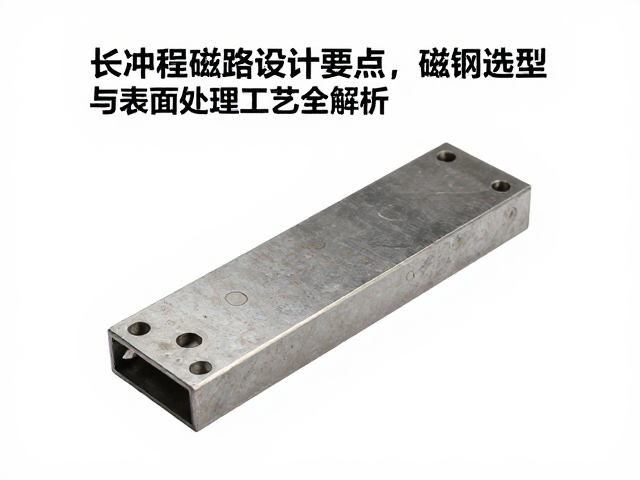

长冲程磁路设计要点,磁钢选型与表面处理工艺全解析
摘要: 长冲程磁路设计的拓扑结构与气隙优化 长冲程执行器或直线电机在追求大位移输出时,磁路结构的拓扑形态直接决定了磁通密度在有效行程内的分布均匀性。传统的单极或简单偶极结构在长行程下会出现显著的磁通衰减,导致推力波动剧烈。为了维持恒定的磁场强度,工程上常采用Halbach阵列的变体或多极对数的分段式磁路设计。这种设计通过磁钢极性的交替排列,在气隙侧增强磁场,同时在非工作侧削弱磁场,从而提升磁路效率。在具

长冲程磁路设计的拓扑结构与气隙优化

长冲程执行器或直线电机在追求大位移输出时,磁路结构的拓扑形态直接决定了磁通密度在有效行程内的分布均匀性。传统的单极或简单偶极结构在长行程下会出现显著的磁通衰减,导致推力波动剧烈。为了维持恒定的磁场强度,工程上常采用Halbach阵列的变体或多极对数的分段式磁路设计。这种设计通过磁钢极性的交替排列,在气隙侧增强磁场,同时在非工作侧削弱磁场,从而提升磁路效率。在具体的几何参数计算中,气隙长度与磁钢厚度的比值(Gap/Thickness)是核心变量,通常需要通过有限元分析(FEA)软件进行迭代仿真,以确定最佳尺寸组合,确保在最大行程处磁阻增加处于可控范围。

气隙磁通密度的均匀性直接影响线性度和力控精度。在长冲程场景中,边缘效应会导致磁路两端磁场畸变,进而引起输出力的非线性变化。解决这一问题的关键在于极靴或导磁轭的几何形状优化,例如采用锥形极靴或阶梯式磁轭结构,以平滑磁通路径,减少漏磁。此外,磁路闭合路径的完整性至关重要,高导磁率的软磁材料(如硅钢片或坡莫合金)被广泛用于构建低磁阻回路。在设计初期,必须精确计算磁路的总磁阻,确保驱动电流产生的磁动势能克服磁路阻力,维持足够的磁通密度。这一过程需要结合严密的电磁场理论,而非依赖经验估算,以避免因磁饱和或磁通不足导致的性能瓶颈。

磁钢材料特性筛选与磁能积考量

磁钢的选型是长冲程磁路设计的物质基础,钕铁硼(NdFeB)因其高剩磁和高矫顽力成为主流选择,但在长行程应用中,需重点关注其内禀矫顽力(Hci)和最大磁能积(BHmax)。随着行程增加,退磁场效应增强,若磁钢矫顽力不足,易发生不可逆退磁。因此,对于高温或强退磁环境,需选用经过特殊掺杂(如添加镝Dy或铽Tb)的高矫顽力牌号,如N52UH或N48UH系列,这些牌号在150°C以上工作环境下能保持稳定的磁性能。选型时需参考国家标准GB/T 19004或国际电工委员会(IEC) 60404系列标准中的磁性能测试规范,确保材料参数符合实际工况需求。

除了常规牌号,磁钢的密度和居里温度也是关键筛选指标。长冲程设备往往对重量敏感,高磁能积材料可在同等体积下提供更强的磁场,有助于减小整体结构尺寸。然而,高牌号磁钢通常脆性较大,在机械应力作用下易碎裂,因此在结构设计中需预留足够的保护空间或采用金属包覆工艺。在实际应用中,需根据设备的运行温度曲线选择合适的工作点。例如,若设备工作温度预计超过80°C,则必须评估磁钢在该温度下的剩余磁通密度衰减情况,确保在整个寿命周期内磁性能不出现实质性跌落。材料供应商提供的完整磁滞回线数据是进行精确磁路计算的前提,任何参数缺失都可能导致设计偏差。

表面防护工艺与耐腐蚀性处理

磁钢表面处理工艺直接决定了长冲程磁路在复杂环境下的长期稳定性。钕铁硼磁钢极易氧化腐蚀,特别是在高湿度或含盐雾环境中,未加保护的磁钢可能在短时间内发生粉化。目前工业界主流的表面处理工艺包括镍铜镍(Ni-Cu-Ni)电镀,该工艺通过三层结构提供优异的机械强度和耐腐蚀性,适用于大多数常规工业场景。对于要求更高防护等级的应用,聚四氟乙烯(PTFE)涂层或环氧树脂封装提供了更好的化学惰性,能有效隔绝水分和腐蚀性气体。选择表面处理方案时,需依据ASTM B117盐雾测试标准进行验证,确保在预定测试时间内无可见腐蚀迹象。

表面处理层的厚度与附着力是质量控制的关键点。过薄的镀层可能无法提供严密的物理屏障,而过厚则可能改变磁钢的有效尺寸,影响磁路装配精度。电镀过程中产生的氢脆现象会显著降低磁钢的机械强度,因此后处理工序中的去氢烘烤至关重要。对于长冲程应用中可能存在的机械摩擦或碰撞风险,硬质阳极氧化或陶瓷喷涂(如Al2O3)能提供更高的表面硬度和耐磨性。此外,表面处理的均匀性会影响磁路的对称性,不均匀的涂层厚度可能导致局部磁阻变化,进而影响输出特性的线性度。因此,生产工艺中需引入严格的尺寸公差控制和表面完整性检测,确保每一批次磁钢的性能一致性。
