功率管的电气特性与热稳定性匹配
晶体管功放系统中的功率输出级直接决定了系统的最大输出功率与失真表现，其中双极型晶体管（BJT）与金属氧化物半导体场效应晶体管（MOSFET）在选型逻辑上存在显著差异。BJT具有较高的跨导和较低的导通压降，在中小功率或追求高信噪比的音频前端中表现优异，但其电流驱动能力依赖于基极电流，大信号下的线性区控制较为复杂，容易因二次击穿效应导致器件失效。相比之下，MOSFET拥有电压驱动特性，输入阻抗极高，驱动电路设计相对简化，且具备负温度系数特性，在大电流工作时不易发生热失控，更适合于高功率密度输出的场景。
热管理是功率管选型中不可忽视的物理约束，器件的结温（Tj）必须严格控制在 datasheet 规定的最大值范围内，通常硅基器件的安全结温上限为150℃至175℃。在实际工程应用中，热阻（RthJC）是评估封装散热效率的关键指标，例如TO-220封装的热阻通常高于TO-247，而DPAK封装则在表面贴装应用中提供优化的热路径。若功率管在额定功率下运行，散热片与芯片间的接触热阻需通过高导热硅脂或绝缘垫片进行优化，确保热量能迅速从结区传导至环境，避免因局部过热引发参数漂移或永久性损坏。
环形变压器的磁芯材料与空载损耗控制
环形变压器因其闭合磁路结构，具有漏磁通极小、电磁干扰低以及散热均匀等优势，常被用于对音质纯净度要求较高的音频放大系统中。磁芯材料的选择直接影响了变压器的效率与温升，高硅钢片（如C07、C10牌号）具有良好的磁导率和较低的铁损，适用于工频段的能量转换。在低频段，磁芯的饱和磁通密度决定了变压器的体积与重量，若磁通密度设计过高，会导致磁饱和，引发励磁电流激增和波形失真；反之，过低的磁通密度则需要增加匝数，导致铜损上升和体积增大，因此需在材料特性与几何尺寸之间寻找平衡点。
空载损耗（铁损）是环形变压器待机功耗的主要来源，主要由磁滞损耗和涡流损耗构成。高质量的环形变压器通过采用经过退火处理的冷轧硅钢带，并经过精密缠绕工艺减少磁畴摩擦，从而显著降低空载电流。在实际测试中，空载电流通常控制在额定电流的2%至5%之间，若空载电流过大，不仅浪费电能，还会导致磁芯发热，进而影响次级电压的稳定性。此外，线圈绕制的均匀性会影响分布电容和漏感，均匀且严密的绕制方式有助于提升高频段的响应特性，减少高频谐波对音频信号的干扰。
阻抗匹配与负载动态响应优化
功率管与环形变压器之间的阻抗匹配是确保能量高效传输的核心环节，初级绕组与负载等效阻抗需满足系统设计的电压与电流需求。在甲类（Class A）放大电路中，静态电流较大，要求变压器具备极低的直流电阻（DCR）以减少线路压降，同时初级电感量需足够大，以保证低频段的延伸和效率。而在乙类（Class B）或甲乙类（Class AB）电路中，由于存在交越失真，需通过偏置电路优化静态工作点，同时变压器需具备良好的瞬态响应能力，以应对音乐信号中瞬态大电流的变化，避免电压跌落导致的削波失真。
负载的动态变化会直接影响系统的瞬态恢复时间，环形变压器的漏感会在高频段形成阻抗，限制高频电流的供给速度。为了优化动态响应，通常需要在输出端配合适当的滤波电容，但电容容量过大可能导致充电电流冲击，对整流桥和变压器初级造成应力。因此，需根据功率管的最大峰值电流和变压器的额定容量，计算合适的滤波参数，确保在最大动态峰值下，电源电压波动不超过允许范围（通常小于5%）。这种匹配优化能显著提升音乐的打击感和层次感，避免声音发糊或动态压缩。

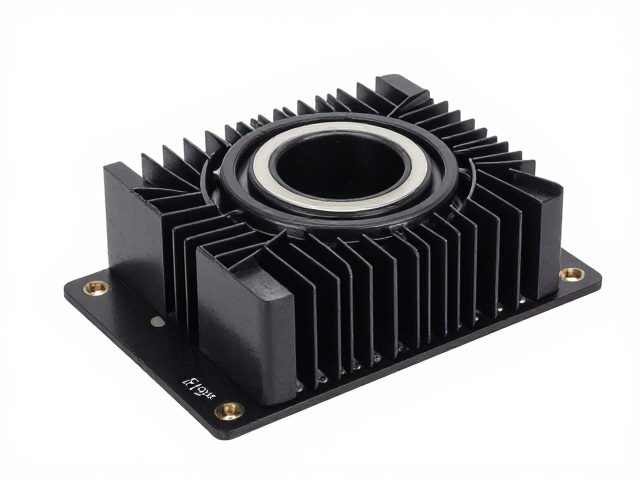

散热设计与长期运行的可靠性评估
功放系统的长期稳定性依赖于严密的散热设计，功率管与变压器在运行中产生的热量会相互叠加，形成局部高温区。在机箱布局时，功率管应远离对温度敏感的元件，如前置放大集成电路和电解电容，以防止热辐射导致参数漂移。对于高功率输出场景，建议采用主动风冷或大型鳍片被动散热结构，确保功率管壳体温度在满载工作时不超过85℃。同时，变压器应安装在通风良好的位置，避免热量积聚在磁芯周围，导致绝缘材料老化加速。
长期运行中的可靠性评估需关注器件的老化特性，电解电容的电解液会随时间干涸，导致容值下降和ESR（等效串联电阻）增加，进而影响滤波效果和系统稳定性。功率管的参数会随温度循环发生微小变化，如Vbe或Vgs的漂移，需通过电路中的负反馈网络进行补偿。在实际应用中，监测关键节点的直流工作点电压，确保其在温度变化范围内保持稳定，是预防故障发生的有效手段。通过定期清理散热片灰尘和检查连接端子氧化情况，可延长系统使用寿命，维持一致的声学性能。
