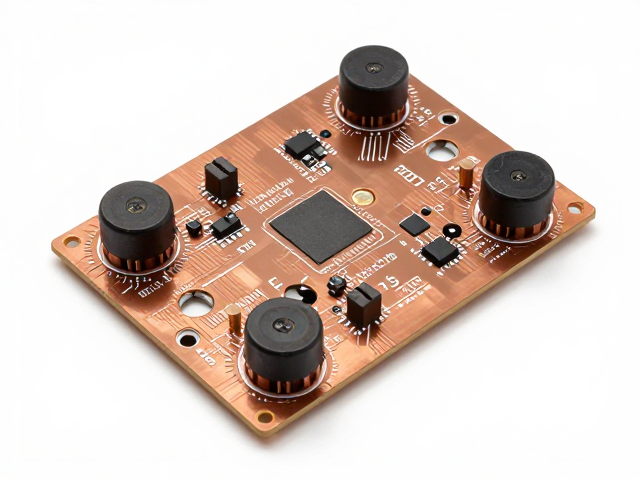

厚铜PCB在晶体管功放中的核心优势
晶体管功放电路对电流承载能力与热管理有着极高要求，传统1oz（35μm）铜厚PCB在大电流密度下极易出现阻抗升高和温升过快的问题。采用2oz至4oz甚至更厚的铜层，能显著降低走线电阻，减少因线路发热导致的电压降，从而提升信号传输的纯净度。这种物理结构上的优化，使得功放级在输出大电流时，电源路径更加稳定，有效抑制了因线路阻抗不一致引发的失真现象。
厚铜设计不仅改善了电气性能，更在热传导效率上展现出独特优势。高功率密度下，热量需要快速从芯片结区扩散至周围介质，厚铜层作为优良的热导体，能像散热鳍片一样横向铺开热量，降低热点温度。通过增加铜箔厚度，PCB内部的热阻显著下降，使得功率管的工作温度更加均匀，避免了局部过热引发的性能衰减或器件损坏，为高保真音频放大提供了坚实的物理基础。
功率管高效散热的物理机制
功率晶体管在放大过程中会产生大量热量，其失效模式往往与温度直接相关。厚铜PCB通过增加铜箔体积，提升了整体热容和导热截面面积。在多层板结构中，内层厚铜可与过孔阵列结合，形成垂直方向的热通道，将热量迅速传导至外层散热区或金属基板上。这种立体散热路径缩短了热流路径，降低了结到环境的热阻（RthJA），使功率管能在更高功率输出下保持安全的工作区间。
热均匀性是维持功放线性度的关键因素。传统薄铜板在承受脉冲大电流时，局部温升迅速，导致晶体管参数漂移，进而影响增益稳定性。厚铜结构由于热扩散能力强，能更快地平衡芯片不同区域的热分布，减少热梯度引起的机械应力。这种热管理的优化，使得功率管在长时间高负荷运行下，参数保持一致，确保了音频信号在放大过程中的动态范围和瞬态响应不受热漂移影响。
稳定性提升与信号完整性
功放电路的稳定性不仅取决于器件本身，还依赖于供电网络的低阻抗特性。厚铜PCB在电源地平线设计上，能提供极低的回路电感。在高频瞬态信号下，低电感路径能有效抑制电压尖峰和振铃现象，防止功率管因驱动信号畸变而发生误触发或振荡。这种电气性能的提升，直接增强了电路在复杂负载条件下的适应能力，减少了因电源波动引起的削波失真。
此外，厚铜走线的电流密度承受能力更强，减少了因电流密度过高导致的电迁移效应。在长期运行中，薄铜线路容易因微观结构变化导致电阻增大，进而改变电路的工作点。厚铜结构增强了长期可靠性，维持了偏置电路的稳定性。对于AB类或D类功放而言，稳定的偏置电压直接决定了静态电流的控制精度，进而影响效率与音质的平衡，厚铜PCB通过物理结构的稳固，间接保障了功放系统的长期线性工作状态。
工艺挑战与设计规范
厚铜PCB在制造过程中面临电镀均匀性和层压结合力的挑战。铜层过厚可能导致电镀液在孔内流动不均，造成孔铜空洞或外层铜厚不一致。因此，设计时需遵循严格的线宽与间距规则，避免在厚铜板上使用过细的线路，以防止蚀刻过程中出现断线或残铜。合理的孔径与铜厚比例计算，是确保多层板层间连接可靠性的前提，需通过严密的DFM（可制造性设计）检查来规避生产风险。
信号布线策略在厚铜设计中需重新考量。由于铜层厚度增加，微带线的特性阻抗计算模型与传统薄铜不同，需重新计算线宽与介电常数的关系，以匹配系统阻抗要求。在高频功放电路中，阻抗失配会引起反射，影响高频响应。设计师应利用仿真工具，结合厚铜介质的有效介电常数，优化走线几何结构，确保在宽频带内的阻抗连续性，从而提升整体频响的平坦度，避免因设计不当导致的高频衰减或相位失真。
