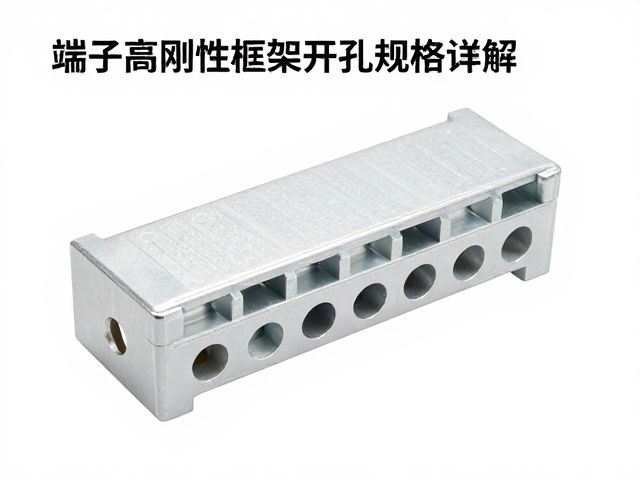

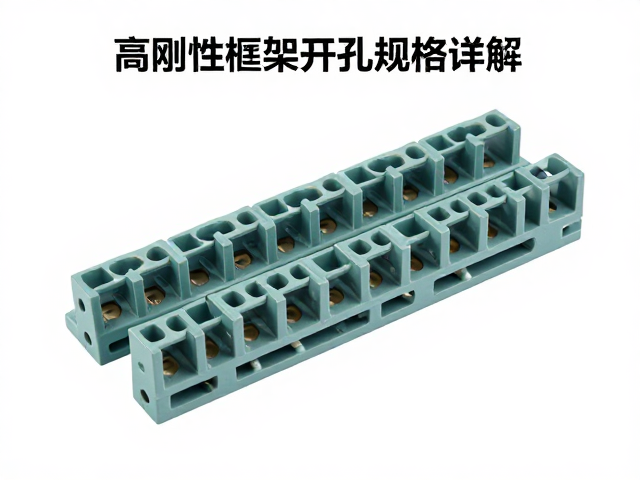

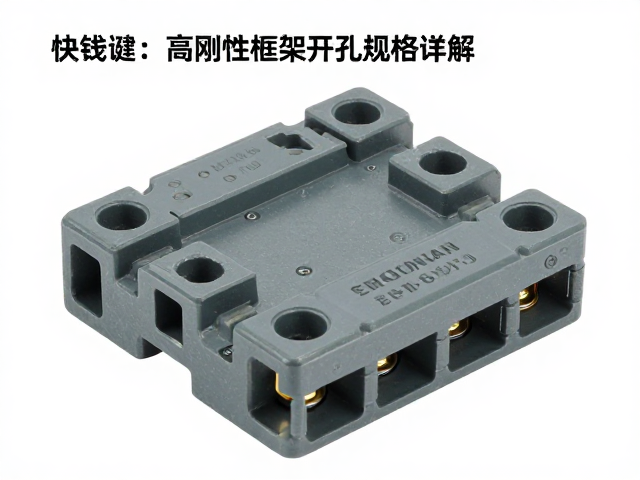

高刚性框架开孔的核心定义与结构优势
接线端子的高刚性框架通常采用增强型工程塑料或金属材质制成，其核心设计逻辑在于通过增加壁厚、优化加强筋布局以及提升材料本身的屈服强度，来应对大电流负载下的热膨胀应力及外部机械冲击。这种结构不仅保证了端子在长期通电过程中的尺寸稳定性，还显著提升了插拔连接的可靠性，防止因接触不良导致的过热或电弧现象。相较于普通框架，高刚性设计能有效分散螺丝紧固时的扭矩，避免基体变形，从而维持接触界面的紧密贴合。
在实际应用场景中，高刚性框架开孔规格直接决定了导轨安装的便捷性与稳固度。常见的开孔形式包括卡扣式、螺丝固定式以及一体式导轨安装槽，不同的开孔尺寸需严格匹配标准DIN导轨的宽度与厚度。例如，常见的35mm DIN导轨安装槽宽度通常设计为28-30mm，以预留必要的热胀冷缩间隙。这种精密的开孔设计确保了端子在振动环境下的抗松动能力，是工业控制柜、电力配电系统中确保电气连接安全的关键物理基础。
主流开孔规格参数解析
工业标准中，接线端子的开孔规格需严格遵循国际电工委员会（IEC）或国家电气规范（NEC）的相关指引，以确保不同品牌间的互换性与兼容性。对于微型端子，其安装孔距通常集中在5.0mm至10mm之间，适用于高密度布线场景；而中大电流端子，如60A至120A规格，其开孔直径多分布在4.0mm至5.5mm，部分重型框架甚至采用6.0mm以上的沉头孔设计，以容纳更大规格的十字槽或内六角螺丝。这些尺寸参数并非随意设定，而是经过严密的力学计算，确保螺丝头部与端子平面平齐，不影响多层端子的堆叠安装。
具体到开孔深度与倒角设计，这也是影响安装质量的重要细节。标准的开孔深度通常略大于螺丝有效长度，以避免螺丝尖端触碰端子内部导电件，造成短路风险。同时，开孔边缘常设置微小的倒角或圆角处理，这不仅能防止装配过程中划伤操作人员的手指，还能引导螺丝顺利进入孔位，减少因错位导致的螺纹滑牙现象。在实际选型中，技术人员需仔细核对产品规格书中的“安装孔中心距”与“孔径公差”，通常公差范围控制在±0.2mm以内，这是保证批量安装效率与一致性的硬性指标。
选型指南中的关键考量因素
在选型过程中，首要任务是评估实际负载电流与温升限制，这直接决定了端子框架的材质与开孔结构的强度需求。对于高频振动环境，如工程机械或轨道交通领域，应优先选择带有自锁卡扣或防转结构的高刚性框架，其开孔设计需配合防松垫片使用，以抵消动态应力。此外，环境因素如湿度、腐蚀性气体含量也是重要考量点，若应用在户外或化工厂附近，框架开孔处需考虑密封性，防止水汽通过螺丝孔侵入内部导电区域，导致绝缘性能下降。
导线截面与压接方式的选择同样会影响开孔规格的最终确定。不同截面的导线对应的压接钳口尺寸不同，进而影响端子本体的宽度，这会间接影响安装孔的间距设计。例如，2.5mm²导线对应的端子宽度通常较窄，开孔间距紧凑；而25mm²及以上导线对应的端子，由于导电片较厚，整体结构更为宽大，开孔位置需向边缘外移以平衡受力。选型时需结合接线盒或配电柜的内部空间布局，计算单排或多层端子的总宽度，确保开孔后的安装空间符合电气安全间距要求，避免不同相位之间发生电气间隙不足的问题。
安装优化与标准化作业流程
规范的安装流程是发挥高刚性框架性能的前提，螺丝紧固力矩的控制是核心环节。使用扭力螺丝刀按照规格书推荐的力矩值进行紧固，能够有效避免过紧导致框架开裂或过松导致接触电阻增大。在安装多层端子时，应遵循从上至下或从左至右的顺序，确保每一颗螺丝的受力均匀。对于大面积配电柜的安装，建议采用对角紧固法，即先预紧所有螺丝，再依次进行最终紧固，以消除因框架累积误差导致的变形，保证整体结构的平整度。
线缆接入后的固定与防护也是安装优化的重要组成部分。导线压接完成后，应检查线耳与端子铜排的接触面是否完全贴合，无氧化层或异物残留。对于大电流回路，建议在螺丝连接处涂抹适量的导电膏，以降低接触电阻并防止电化学腐蚀。安装完毕后，需进行绝缘电阻测试与温升试验，验证开孔安装后的电气性能是否达标。定期维护中，可利用红外热成像仪检测接线点温度，及时发现因安装不规范导致的过热隐患，确保电力系统长期稳定运行。
