场效应管功放商用化中的底噪控制逻辑
场效应管（FET）因其极高的输入阻抗和优异的线性特性，逐渐在高端音频放大领域取代传统的双极型晶体管（BJT），成为构建高保真音频系统的核心元件。然而，商用化进程中，背景噪音的控制一直是技术难点，其根源往往不在于放大电路本身，而在于信号链路的每一个环节对微弱噪声的放大效应。与BJT相比，FET的栅极电流极小，理论上热噪声更低，但在实际商用产品中，电源纹波、接地环路以及散粒噪声会显著影响听感。因此，降低底噪并非单一元件的优化，而是从芯片选型、PCB布局到电源管理的系统性工程。
在具体的电路设计层面，差分输入结构常被用于抑制共模噪声，但FET器件的匹配度直接影响差分对的性能表现。若输入级FET的阈值电压存在偏差，会导致静态工作点漂移，进而在输出端形成直流偏移或低频哼声。此外，FET的跨导（Gm）会随电流变化，若偏置电路设计不稳定，跨导的变化会改变噪声系数。商用方案通常采用精密基准源提供稳定的偏置电压，确保FET工作在最佳线性区，从而最小化由器件非线性带来的失真与噪声叠加。这种底层电路的稳定性，是构建纯净声场的第一道防线。
电源架构与接地策略对背景纯净度的影响
电源系统的纯净度直接决定了功放底噪的水平，尤其是在处理高动态范围的音频信号时，电源纹波会像幽灵般隐藏在音乐背景中。商用场效应管功放普遍采用多重稳压与线性稳压（LDO）相结合的电源架构，以应对不同频段的需求。高频噪声通过高频滤波电容进行旁路，而低频纹波则依赖大容量电解电容和电感组成的π型滤波网络进行平滑处理。值得注意的是，FET对电源电压的变化较为敏感，若电源内阻过大，瞬态大信号会导致电压跌落，引发削波失真或可听见的噪声毛刺。
接地策略是控制背景噪音的另一大关键，错误的接地方式会形成地环路，将环境电磁干扰引入音频信号。在商用设计中，星形接地（Star Grounding）拓扑结构被广泛采用，将电源地、信号地和功率地在单点汇聚，避免大电流地回路与微弱信号地回路共享阻抗。PCB布局时需严格控制走线，模拟信号地与数字地（如微控制器部分）需物理隔离，仅通过磁珠或0欧姆电阻在适当位置连接。此外，输入端与输出端的接地路径需独立，防止输出级的功率波动通过地线耦合至高灵敏度的前级电路，从而维持背景环境的绝对安静。
散热管理与器件物理特性的噪声关联
场效应管在工作过程中会产生显著的热量，而温度升高会直接导致器件内部载流子迁移率变化，进而影响噪声性能。随着温度上升，FET的漏电流增加，热噪声功率随之增大，这在高增益的前级电路中尤为明显。商用功放通常采用大面积铜箔覆铜或专用散热片进行热管理，确保器件结温维持在安全且稳定的范围内。然而，散热设计并非越粗�越好，过强的风冷可能导致局部气流扰动，若布局不当，可能引入可听见的风扇噪声或改变PCB表面的温度梯度，间接影响附近敏感元件的稳定性。
为了进一步降低热致噪声，部分高端商用方案开始引入温度补偿电路，实时监测关键FET的温度并动态调整偏置电流，使其在不同负载和环境温度下保持最佳工作状态。此外，封装形式的选择也会影响噪声表现，TO-220或DPAK等封装的热阻特性不同，对高频噪声的抑制能力也有差异。在实际应用中，设计师需通过热仿真软件预测热点分布，优化元件在PCB上的物理位置，避免高发热元件紧邻高增益输入级FET。这种物理层面的隔离与热平衡，是维持长时间高保真回放中背景纯净度的重要保障。
信号路径中的屏蔽与隔离措施

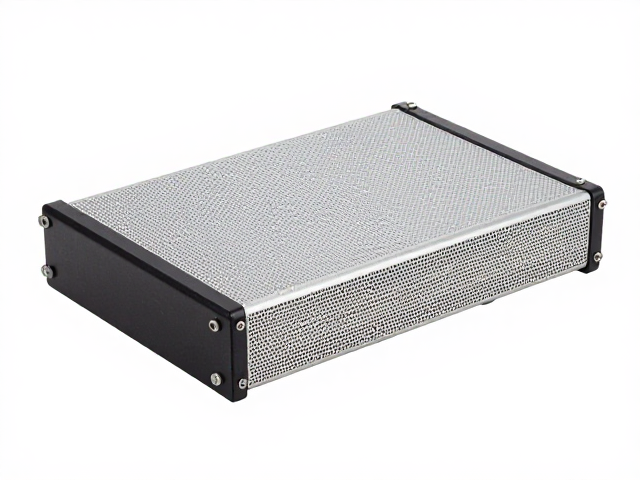

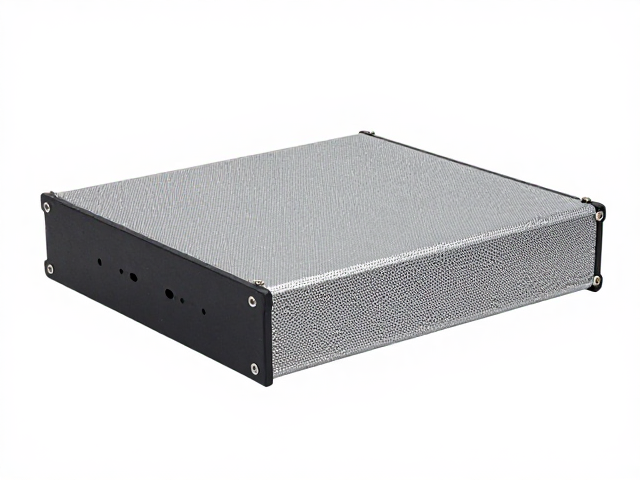

外部电磁干扰（EMI）是造成背景噪音的另一大外源因素，尤其是在电磁环境复杂的现代家庭中，Wi-Fi信号、手机基站以及开关电源的辐射都可能耦合进音频系统。场效应管功放的输入阻抗极高，像天线一样容易拾取空间电磁波。因此，商用产品普遍采用双层屏蔽设计，外壳使用导电性良好的金属材质，内部电路板覆盖屏蔽罩，并将屏蔽罩可靠接地。输入接口处常加装铁氧体磁环或共模电感，抑制高频共模噪声进入电路核心。
在PCB内部，敏感信号线需采用差分走线或包地处理，周围铺设完整的接地参考平面，以提供低阻抗的回流路径并屏蔽邻近信号线的串扰。对于FET输入级，其栅极引脚对静电和瞬态电压极为敏感，需在输入端串联限流电阻并并联瞬态电压抑制二极管（TVS），防止外部尖峰噪声损坏器件或引起瞬态干扰。同时，数字控制电路与模拟音频电路在空间上需严格分区，数字时钟信号线远离模拟信号路径，必要时使用屏蔽线连接不同模块，从物理结构上切断噪声耦合的路径，确保背景环境的宁静。
