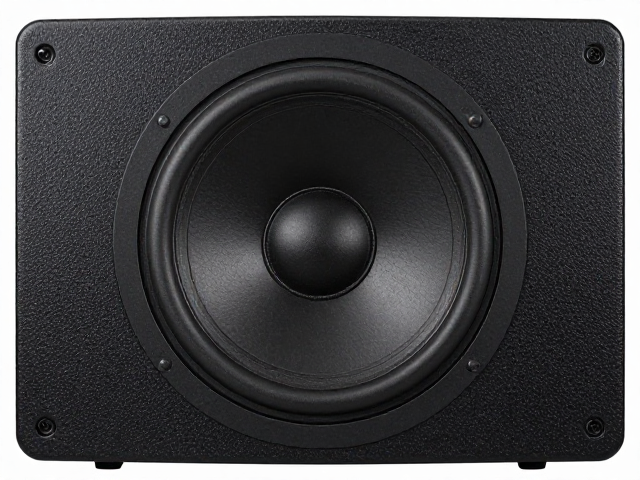

全频单单元音箱的分频点设定逻辑
全频单元的设计初衷是覆盖从低频到高频的完整听感范围，但在物理结构限制下，其有效频宽往往存在先天短板。设定分频点并非简单的频率切割，而是基于单元谐振频率（Fs）、等效容积（Qts）以及振膜分割振动起始点的综合计算。对于常见的全频喇叭，低频延伸通常止步于60Hz至80Hz之间，若强行通过电子分频向更低频段延伸，会导致低频失真度急剧上升并引发过大的冲程，极易造成音圈擦圈或机械损坏。因此，分频器的低切频率（High-Pass Filter, HPF）通常建议设置在单元额定低频下限的上方1.5倍至2倍处，以确保振膜处于线性位移区间。
高频分频点的设定则需严格避开单元高频滚降特性与空气压力效应失效的临界点。许多全频单元在3kHz至5kHz区域会出现因声波干涉导致的灵敏度跌落，而在10kHz以上则因指向性过强导致听感干涩。分频器的低通滤波器（Low-Pass Filter, LPF）截止频率多选取在8kHz至12kHz之间，具体数值需结合单元的高频谐振峰位置进行调整。通过相位校正网络，使高频单元与全频单元在交叉区域的相位重合，是保证频响曲线平滑过渡的关键，避免出现因相位抵消导致的频响凹陷或峰值。

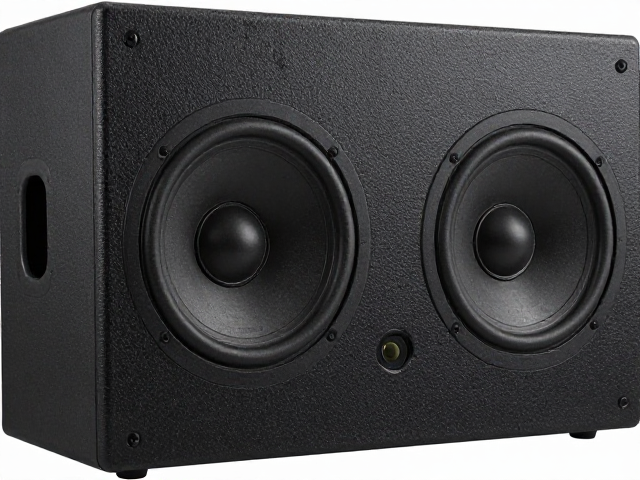

双低音单元的阵列排列与声学耦合
双低音单元的配置核心在于解决低频能量密度与空间声场分布的问题，常见的排列方式有同轴、并列及背靠背等形式。并列排列（Baffle Step）是最基础的形态，两单元间距需大于1.5米以避免近场干涉，若间距过小，会在中低频段形成梳状滤波效应，导致听感模糊。在小型箱体应用中，常采用背靠背（Back-to-Back）或面对背（Opposed）设计以抵消箱体内部驻波，但这种结构会大幅降低低频输出效率，通常需要配合较大的箱体容积和专门的阻尼材料进行控制。
声学耦合效应是双低音单元优化中的关键变量，当两个单元发出的声波在听音位置叠加时，若相位一致，声压级理论上可增加6dB；若相位相反，则可能完全抵消。因此，分频网络中的极性连接必须经过实测验证，使用相位测试仪或双麦克风干涉测试法，确保在交叉频段两单元声压叠加而非抵消。此外，单元间的距离差异会导致到达听者的时间差，进而引起群延迟变化，通过调整单元安装深度或在网络中加入延时模块，可以修正不同频率段声源中心的不一致性，提升结像的稳定性。
分频网络元件的选型与阻抗匹配
无源分频器中的电感、电容和电阻的选型直接影响系统的Q值与瞬态响应。电感线圈的直流电阻（DCR）会引入额外的阻抗，导致高频衰减并降低灵敏度，因此应选用线径足够、匝数合理的磁环电感，以最小化能量损耗。电容的选择需考虑耐压值与介质材料，聚酯薄膜电容（Film Capacitor）因其低损耗和稳定性，常作为分频网络的首选，而电解电容因存在极性和较高的ESL（等效串联电感），通常不用于高频分频路径。
阻抗匹配不仅关乎功率分配，更影响分频点的准确性。全频单元与高音单元的阻抗曲线通常随频率变化，分频点的实际位置会因负载阻抗的非线性特性而发生偏移。通过在分频网络中加入Zobel网络（阻抗补偿电路），可以平坦化单元在谐振频率附近的阻抗峰，使分频器按照设计图纸上的理论频率点工作。对于双低音配置，若采用并联或串联连接，需精确计算总阻抗，确保功放输出负载落在其稳定工作范围内，避免因阻抗过低导致功放过载保护或失真。
箱体共振控制与阻尼材料应用
箱体自身的共振会严重污染声音，尤其是低频段的浑浊感，往往源于箱体板材的弯曲振动。对于双低音单元配置，箱体内部需设置严密的支撑结构，如十字支撑或三角形加强筋，以提高板材的固有频率，使其远离音频工作频段。板材厚度建议不低于15mm，高密度纤维板（MDF）因其各向同性和高密度的特性，能有效抑制板件共振，是制作高品质音箱的基础材料。
阻尼材料的应用需遵循“吸音不隔音”的原则，玻璃棉或聚酯纤维棉应填充于箱体非驻波密集区，用于吸收内部反射声波，降低箱体染色。对于双低音单元，若采用密闭箱设计，内部空气弹簧效应会显著提升低频硬度，需通过精确计算内部容积来匹配单元参数；若采用倒相箱，倒相管的长度和直径需通过公式精确计算，确保倒相点在目标低频处产生最大声压，同时避免在大信号下发生空气湍流噪声。
