晶体管功放商用化进程中的热管理痛点
20世纪70年代，随着硅平面工艺技术的成熟，双极型晶体管（BJT）逐渐取代真空管，成为音频放大电路的核心元件。这一技术迭代不仅降低了设备的体积与功耗，更极大地提升了产品的量产效率，标志着音频放大设备正式进入大规模商用阶段。然而，早期商用合并式功放在追求高功率密度的同时，暴露出门限电压随温度漂移的严峻问题，导致静态工作点不稳定，进而引发严重的热击穿风险。
在典型的推挽输出级电路中，互补对称晶体管对的管理论工作点需要精确的偏置电压维持。当环境温度升高或输出功率增加时，晶体管结温上升，其基极-发射极电压（Vbe）呈现负温度系数特性，即温度每升高1摄氏度，Vbe约下降2-2.5毫伏。若缺乏有效的补偿机制，这种电压变化会导致静态电流急剧增大，形成正反馈循环，最终使输出管因过热而损坏。这一物理特性成为制约早期晶体管功放可靠性与寿命的关键技术瓶颈。
基于二极管与达林顿管的热补偿架构
解决上述热失控问题，工程界逐渐确立了以温度敏感元件进行偏置电压补偿的主流方案。最经典且广泛应用的设计是利用硅二极管或经过特殊封装的达林顿晶体管作为补偿元件。由于硅二极管的PN结特性与晶体管Vbe具有高度一致的温度响应曲线，将补偿元件与输出管紧密贴合安装于同一散热片上，可实现实时的温度跟踪。
在实际电路拓扑中，两个串联的硅二极管通常连接在输出管的基极之间。当温度升高导致输出管Vbe降低时，串联二极管的正向压降也随之降低，从而自动减小施加在输出管基极的偏置电压。这种动态调节机制有效地抑制了静态电流的随温度漂移。部分高端设计采用小功率达林顿管代替二极管，利用其更高的跨导特性获得更陡峭的温度补偿曲线，从而在不同负载条件下提供更精准的偏置稳定性。
电路参数计算与热阻匹配逻辑
精确的热补偿设计依赖于严密的参数计算与严密的热结构设计。补偿网络中的电阻值选择需兼顾偏置电压的建立速度与动态响应。通常，偏置放大管的集电极电流被设定在1-5毫安之间，以确保补偿元件能迅速响应温度变化而不产生显著的自热误差。同时，限流电阻需确保在最大工作电压下，补偿元件的功耗不超过其额定值，防止补偿元件自身过热引发补偿失效。

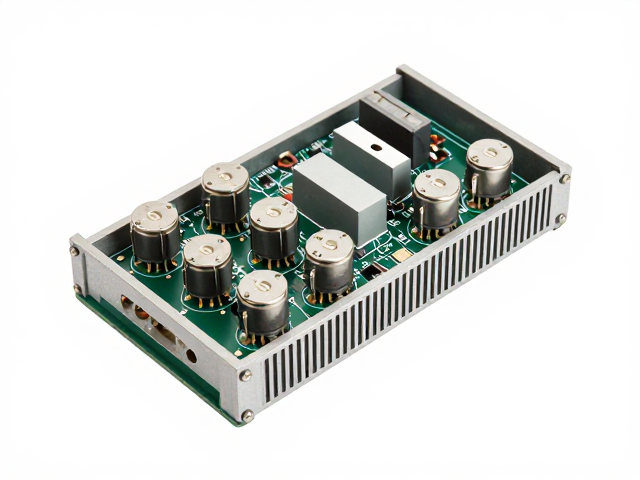

热阻匹配是确保补偿元件与输出管温度一致的核心。在组装过程中，补偿二极管或达林顿管必须通过导热硅脂紧密贴合于输出管金属外壳或专用散热桥接片上。工程实践中，要求补偿元件与输出管之间的热阻差异控制在极小范围内，通常要求两者温差不超过1-2摄氏度。若安装不当导致热耦合不良，补偿元件无法感知输出管真实结温，将导致补偿过度或不足，进而引发静态电流过大或交越失真。
现代集成电路中的集成化演进
随着半导体制造工艺的进步，分立元件的热补偿设计已逐步向集成电路内部集成方向演进。现代音频功率放大器芯片内部普遍采用带隙基准源（Bandgap Reference）技术或内置温度传感器，通过模拟或数字逻辑实时调整输出级的偏置电流。这种集成化方案消除了外部补偿元件的热滞后效应，显著提升了热管理的精度与响应速度。
尽管集成方案成为主流，但在追求极致音质与高功率密度的分立元件功放领域，精密的热补偿设计依然具有不可替代的价值。许多高端合并式功放仍保留外置补偿电路，以利用分立元件在瞬态响应上的潜在优势。设计师通过优化PCB铜箔走线、优化散热片风道结构以及精选具有低热阻特性的封装材料，进一步提升了补偿电路的长期稳定性与可靠性。
可靠性测试与长期稳定性验证
验证热补偿设计的有效性，需经过严格的长时间老化测试与动态负载测试。在标准测试环境中，功放需在额定功率下连续运行数十小时，监测输出管静态电流的变化曲线。理想的补偿设计应确保在室温至高温环境下，静态电流漂移量控制在初始设定值的±10%以内。此外，还需进行冷热冲击测试，模拟设备从低温环境快速启动至高温满载的工作场景，以检验补偿电路在极端温度梯度下的稳定性。
长期运行中的元件参数漂移也是影响补偿效果的重要因素。电解电容的容量衰减、电阻的阻值漂移以及半导体器件的老化，均可能改变补偿网络的特性。因此，在商用化设计中，通常会选用高精度、低漂移的金属膜电阻和长寿命电解电容，并在关键节点增加冗余设计。通过建立严密的出厂检测流程与长期可靠性数据库，确保每一台出厂的合并式功放在不同使用环境下均能保持稳定的热补偿性能。
