热阻链路与稳态温升的基础计算
功率管在运行过程中产生的焦耳热必须通过散热器有效耗散，以维持结温在安全范围内。热管理的核心在于构建完整的热阻路径，从半导体芯片结点到环境空气，总热阻由接触热阻、材料导热热阻以及散热器对流换热热阻共同决定。选型的第一步是明确器件的最大允许结温、最大环境温度以及器件自身的热阻参数，这些基础数据通常由制造商提供的技术规格书确定，是后续计算的热力学边界条件。
在实际工程场景中，稳态温升计算通常采用热阻模型法。通过公式 $\Delta T = P_{loss} \times (R_{th-jc} + R_{th-cs} + R_{th-sa})$ 可估算散热器的表面温度，其中 $P_{loss}$ 为功耗，$R_{th-jc}$ 为结到外壳的热阻，$R_{th-cs}$ 为接触热阻，$R_{th-sa}$ 为散热器到环境的热阻。接触热阻受安装扭矩、表面平整度以及导热界面材料性能的影响极大，实际应用中需依据导热硅脂或绝缘垫片的具体参数进行修正，确保理论模型与物理现实的一致性。
动态负载下的瞬态热阻抗分析
实际工况下的功率管往往承受非恒定的负载电流，特别是在电动汽车或工业逆变器中，负载会随运行状态剧烈波动。此时，仅凭稳态热阻无法准确评估器件安全性，必须引入瞬态热阻抗 $Z_{th}(t)$ 概念。瞬态热阻抗描述了热量从芯片向周围环境传播过程中的时间依赖性，其数值远小于稳态热阻，反映了热容对温度变化的缓冲作用。通过叠加原理，可以将复杂的多脉冲负载波形分解为多个阶跃响应，计算各时间段的温升叠加值。
计算动态余量时，需获取功率管封装内部的瞬态热阻抗曲线，该曲线通常以归一化形式提供，需结合器件的热容参数转化为实际温度变化值。对于周期性方波负载，可利用 Foster 或 Cauer 等效热网络模型，将热系统简化为电阻电容串联或并联结构。通过仿真或解析计算，确定在最大峰值电流持续时间内的瞬时温升，确保该瞬时温升不超过器件允许的最高结温，从而识别出口现热失控的风险点。
动态余量的量化与验证
动态余量并非单一数值，而是指在给定动态负载谱下，器件实际结温与最大允许结温之间的差值，或等效的热阻储备空间。计算时，需将稳态温升与瞬态峰值温升进行叠加，得出最恶劣工况下的最高结温。若计算结果接近或超过限值，则需重新评估散热器尺寸、风道设计或导热界面材料。余量的计算需考虑长期老化效应，导热硅脂随时间推移可能出现干涸或硬化，导致接触热阻上升，因此在设计初期应预留一定的降额空间，通常建议预留 10% 至 20% 的热裕量以应对不确定性。

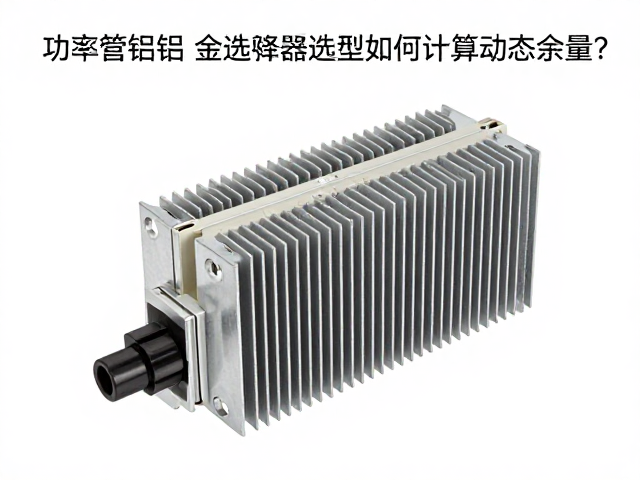

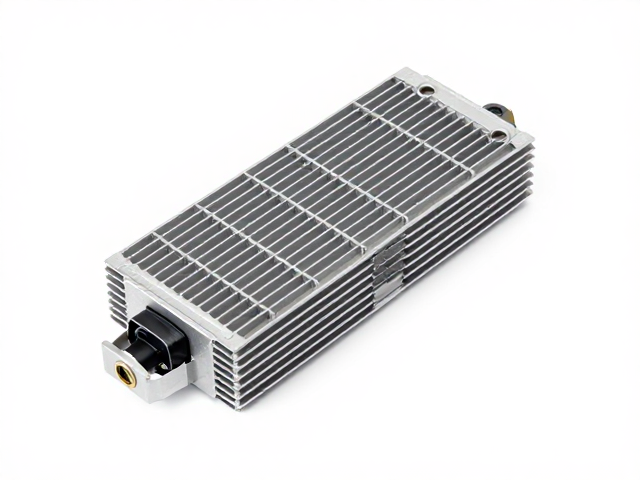

验证动态余量的真实性，不能仅依赖理论计算，必须通过热成像仪或热电偶进行实测。在受控环境箱中施加实际工况的负载波形，记录散热器表面温度及芯片邻近点的温度变化。实测数据应与仿真模型进行对标，若存在显著偏差，需修正热阻参数或接触热阻假设。通过迭代优化，使理论计算值与实测值吻合，从而确认所选铝合金散热器在动态负载下的可靠性。这一过程确保了选型逻辑闭环，避免因模型简化过度导致的潜在失效风险。
