共模干扰的产生机制与传播路径
共模干扰表现为在电源线两根导线与大地（或参考地）之间出现的同相位的电压波动。这种干扰通常源于外部电磁环境中的噪声源，如大功率电机启动、开关电源切换以及雷电感应等。当这些高频噪声信号试图通过电源线进入电子设备时，它们并不像差模干扰那样在火线与零线之间形成回路，而是沿着导线对地的寄生电容或空间耦合路径，试图寻找回流至大地的通道。若缺乏有效的抑制措施，这些共模噪声会直接侵入设备内部电路，导致逻辑错误、数据丢失甚至硬件损坏。
电源线的核心功能不仅是传输电能，更承担着构建信号参考平面的责任。在高频段，电源线的阻抗特性会发生显著变化，使得原本微小的电压波动被放大。共模干扰电流往往通过设备外壳、接地线或空间辐射形成回路。如果电源线内部结构松散或缺乏针对性设计，外部噪声便能轻易耦合进线路中。因此，理解干扰如何从外部环境耦合至电源线内部，是构建稳定供电系统的第一道防线。
磁珠与铁氧体磁环的损耗机制

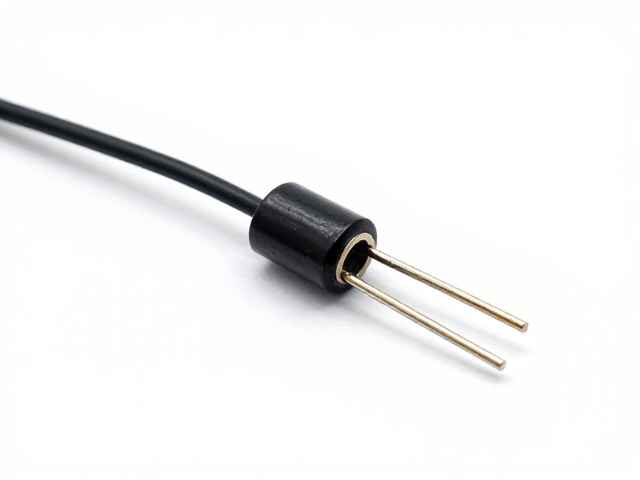

铁氧体磁环是抑制共模干扰最基础且广泛使用的被动元件。其工作原理基于材料的高磁导率特性，在低频段呈现高感抗，而在高频段随着频率升高，磁芯内部的磁畴运动滞后于磁场变化，导致磁导率下降并伴随显著的磁滞损耗和涡流损耗。当共模噪声电流流过穿过磁环的导线时，磁环会将高频噪声能量转化为热能消耗掉，从而降低噪声幅度。不同材质的铁氧体（如锰锌、镍锌系列）针对不同的频率范围具有特定的阻抗特性曲线，需根据干扰频谱选择合适的型号。
在实际应用中，磁环的绕线方式决定了其对差模信号和共模信号的处理效果。将火线与零线以相反方向紧密绞合后穿过磁环，此时两根导线产生的磁场方向相反，差模电流产生的磁通相互抵消，磁环对有用信号呈现低阻抗；而共模电流产生的磁场方向相同，叠加后形成高阻抗，从而阻碍共模噪声通过。这种结构确保了正常供电不受影响，同时精准打击高频干扰源。磁环的饱和特性也是关键考量因素，过大的直流电流可能导致磁芯饱和，致使抑制效能急剧下降。
共模电感的双绕组耦合效应

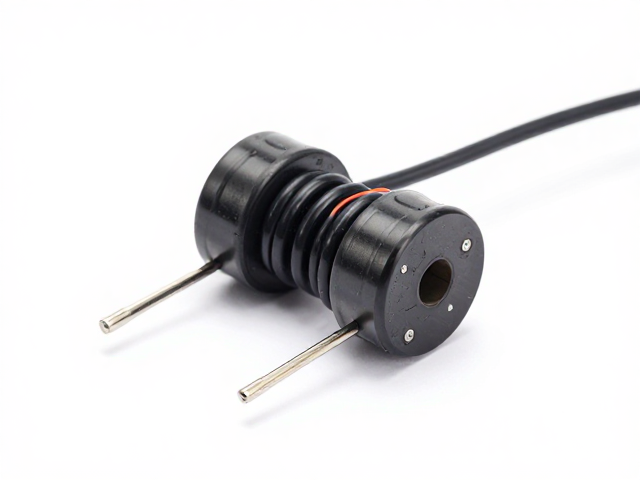

共模电感由两个匝数相同、绕向一致的线圈紧密耦合在同一个高磁导率磁芯上构成。其核心优势在于利用电磁感应原理，对共模信号产生极高的阻抗，而对差模信号保持极低的阻抗。当共模干扰电流同时流入两个绕组时，由于电流方向一致，磁芯中的磁通相加，电感量表现为两倍单匝电感，形成巨大的感抗阻碍噪声通过。相反，正常的工作电流（差模信号）在两个绕组中方向相反，磁通相互抵消，电感量几乎为零，确保电能高效传输。
共模电感的寄生电容问题是高频应用中的主要挑战。绕组间及层间的分布电容会为高频噪声提供旁路通道，削弱抑制效果。为了降低寄生电容的影响，常采用分段绕制或屏蔽层设计，将初级与次级绕组隔开，或增加静电屏蔽层以引导噪声流向参考地而非穿透电感。此外，磁芯的气隙设计会影响直流偏置特性，适当的气隙可防止大电流导致的饱和，但可能略微降低交流电感量，需在抑制效能与负载能力之间进行严密的权衡计算。
Y电容的接地泄放与安规限制
Y电容连接在电源线火线/零线与保护地线之间，为共模噪声提供低阻抗的泄放路径。当高频共模干扰到达电源输入端时，Y电容利用其容抗特性，将噪声电流引导至大地，从而防止其进入后级电路。Y电容的容值通常较小，一般在纳法（nF）级别，以平衡滤波效果与漏电流控制。漏电流由公式 $I = 2\pi f C V$ 计算，其中 $f$ 为频率，$C$ 为电容值，$V$ 为电压。频率越高，容抗越小，滤波效果越好，但漏电流也随之增大。
鉴于漏电流可能带来触电风险，Y电容的选型受到严格的安规标准限制。不同国家和地区的安全标准对最大允许漏电流有明确规定，例如医疗设备要求极高的安全性，漏电流限制远低于普通家用电器。因此，Y电容必须经过严格的绝缘耐压测试，确保在高压瞬态下不会击穿。此外，Y电容的失效模式通常是短路，这会导致设备外壳带电，因此常需配合保险电阻或断路器使用，以在电容失效时切断电源，保障人身安全。
屏蔽层与隔离结构的法拉第效应
电源线内部的屏蔽层通常由镀锡铜编织网或铝箔构成，包裹在绝缘导线外部。屏蔽层的主要作用是阻挡外部电磁场对内部导线的耦合，即法拉第笼效应。当外部电磁波照射到屏蔽层时，感应电流在屏蔽层表面流动并抵消入场电磁波，从而保护内部信号线。对于共模干扰而言，屏蔽层还能将耦合到线缆外皮的噪声电流引导至接地端，防止其进入设备内部。屏蔽层的覆盖率直接影响屏蔽效能，高覆盖率的编织网能提供更严密的防护。
屏蔽层的接地方式对抑制效果至关重要。若屏蔽层未良好接地，其屏蔽作用将大打折扣，甚至可能像天线一样接收并辐射噪声。在实际布线中，屏蔽层应通过低阻抗路径连接到电源输入端的接地端子，形成等电位连接。对于长距离传输的电源线，两端接地可能形成地环路，引入新的干扰，此时需评估地电位差，必要时采用单点接地或使用隔离变压器配合屏蔽措施。屏蔽层的连续性也需特别注意，接头处的屏蔽处理必须完好，避免屏蔽中断形成辐射缝隙。
