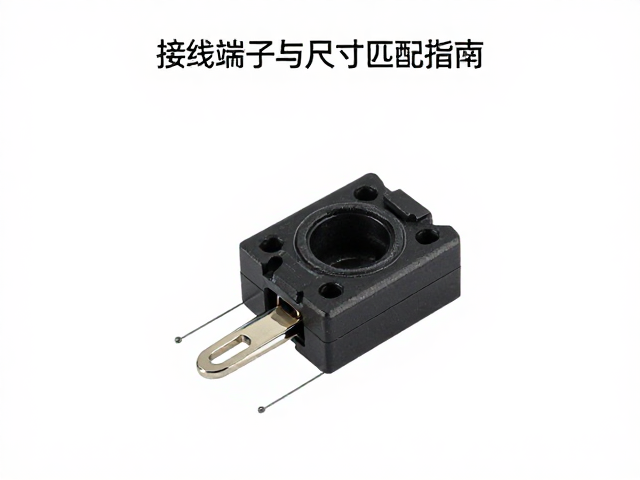

开孔尺寸与端子本体的几何关系
接线端子的开孔定位直接决定了电气连接的稳固性与安全性，核心在于理解端子安装孔与本体结构的对应关系。常见的螺丝固定式端子，其开孔直径通常略大于螺丝直径，以预留装配间隙，防止因公差累积导致无法安装或应力集中。例如，标准M4螺丝对应的安装孔直径多在4.2mm至4.4mm之间，而M5螺丝则对应5.2mm至5.5mm的开孔范围。这一间隙设计并非随意设定，而是为了应对金属板材在冲压或钻孔过程中产生的微小形变，确保端子能平滑嵌入并贴合面板。
除了孔径大小，孔位的中心距（Pitch）是另一项关键参数。多芯端子排的安装孔往往呈线性或阵列分布，孔位中心距必须与端子底座上的螺丝柱间距严格一致。若中心距偏差超过0.5mm，极易造成安装时螺丝无法对齐，强行紧固可能导致端子塑料壳体破裂或金属导电片变形。在实际加工中，建议使用高精度数控冲床或激光切割机进行开孔，以确保孔位精度控制在±0.1mm以内，从而避免因尺寸偏差引发的装配困难或接触不良隐患。
线径匹配与压接区尺寸规范
接线端子的核心功能在于实现导线与电路的可靠连接，因此导线截面积与端子压接区的匹配至关重要。不同规格的端子设计有特定的压接窗口宽度和高度，用以容纳规定线径的导线。例如，适用于1.5mm²导线的端子，其压接槽宽度通常设计在2.0mm至2.5mm之间，深度需足以包裹导线绝缘层与裸线部分。若导线过细，压接后接触面积不足，会导致接触电阻增大，长期运行中可能因发热引发过热故障；若导线过粗强行压入，则会破坏端子内部金属弹片结构，导致夹持力下降，造成虚接或脱落。
绝缘层剥线长度也是影响尺寸匹配的关键因素。标准接线端子通常要求导线绝缘层剥去10mm至12mm，露出规定长度的裸铜线。这一尺寸确保了裸线能完全进入压接区，同时绝缘层能准确落入端子的绝缘夹持槽内。若剥线过长，裸线可能暴露在端子外部，增加短路风险；剥线过短则导致铜线未完全进入压接区，有效导电面积不足。在实际操作中，应选用带有刻度功能的剥线钳，确保剥线长度与端子设计规格书中的推荐值保持一致，以维持电气连接的机械强度与电气性能。
安装空间与散热结构考量
接线端子在面板上的安装不仅需要考虑孔位，还需预留足够的操作空间与散热距离。端子顶部的接线窗口高度需大于导线外径加上压接工具的操作空间，通常建议预留15mm以上的垂直空间，以便压接钳能顺利闭合并施加足够的压力。若安装空间受限，可能导致压接工具无法完全闭合，造成压接不紧或绝缘层破损。此外，多排端子并排安装时，相邻端子之间需保留至少5mm的水平间距，以防止散热时热量相互叠加，导致端子材料老化或周围元件受损。
对于大电流应用场景，端子的散热结构设计尤为重要。部分高性能端子采用金属散热片或开放式散热槽设计，以加速热量散发。在安装此类端子时，开孔位置需避开散热关键区域，确保空气流通通道畅通。若将端子安装在密闭箱体或紧贴其他发热元件，需重新评估散热条件，必要时增加散热片或强制风冷措施。尺寸匹配不仅是几何上的契合，更是对热力学环境的适应，合理的空间规划能有效降低温升，延长端子使用寿命，确保电气系统在长时间高负载下稳定运行。
