功率管与驱动管的协同机制
在高频开关电源及电机驱动电路中，功率管（如MOSFET或IGBT）与驱动管（Gate Driver）的配合效率直接决定了系统的动态响应速度与稳定性。驱动管负责向功率管的栅极提供足够的瞬态电流，以克服米勒电容效应，缩短开关损耗。若驱动电流不足，功率管在开关过渡阶段会长时间处于线性区，导致芯片温度急剧升高甚至发生热击穿；若驱动电流过大，则可能因电压过冲引发栅极氧化层击穿。因此，匹配驱动管的峰值拉电流和灌电流能力，是确保功率器件在高频工况下安全工作的首要前提。
实际应用中，驱动管的输出级设计需严格遵循功率管的栅极电荷（Qg）参数。以常见的400V/100A工业变频器为例，选用具有2A峰值输出能力的驱动芯片，配合低阻抗的栅极电阻，可将开关时间控制在微秒级别。这种精确的配合减少了开关过程中的能量损耗，提升了整体能效。驱动信号的上升沿和下降沿的斜率控制同样关键，通过调整栅极电阻的阻值，可以平衡EMI（电磁干扰）表现与开关损耗，实现系统在噪声抑制与效率之间的最优平衡。

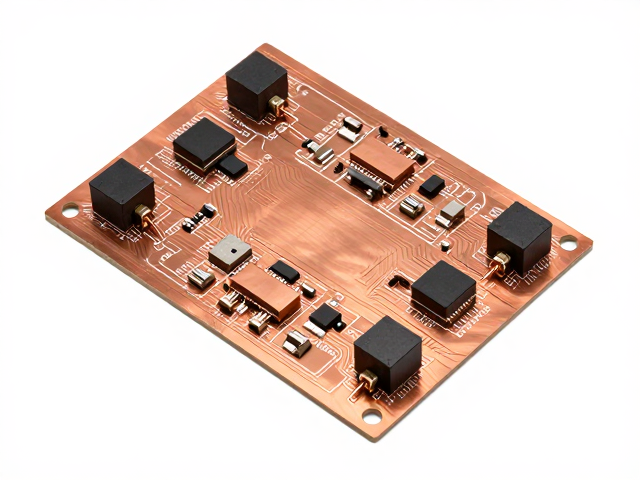

厚铜PCB在热管理中的核心作用
传统多层PCB通常使用1盎司（约35微米）铜厚，而在高功率密度场景下，厚铜PCB（如2盎司、4盎司甚至更高）成为必然选择。铜层的增厚显著降低了导线的直流电阻，从而减少由I²R效应产生的焦耳热。在电流承载能力方面，铜厚每增加一倍，在相同线宽下，导线的安全载流量可提升约30%-40%。这意味着在需要承载数十安培持续电流的场合，使用厚铜PCB可以大幅缩小走线宽度，优化布局空间，同时降低因导线发热导致的邻近元件温升。
散热性能的提升不仅体现在导电层面，更体现在热传导路径的构建。厚铜层作为良好的导热介质，能迅速将功率管产生的热量通过焊盘传导至PCB内部的多层结构中，再通过散热过孔阵列传递至背面的散热区域。在实际案例中，某款额定功率5kW的DC-DC转换器采用4盎司铜厚PCB设计，在自然散热条件下，功率管壳温比使用1盎司铜厚PCB降低了约15摄氏度。这种热阻的降低延长了器件寿命，提高了系统在恶劣环境下的可靠性，是应对高功率密度挑战的关键物理基础。
驱动回路与PCB布局的耦合效应
驱动回路与功率回路在PCB上的布局存在严密的耦合关系，错误的布局会引发寄生电感，导致驱动信号失真。驱动管输出端到功率管栅极的走线应尽可能短且宽，以减小回路电感。在厚铜PCB上，由于铜层较厚，相同线宽下的自感系数相对较低，有助于提升驱动信号的完整性。同时，驱动回路的地线必须与功率回路的大电流地分开，并在单点处汇接，以抑制地弹效应。若驱动地线与功率地线混合，大电流开关瞬间产生的电压降会叠加在驱动信号上，可能导致功率管误触发或误导通，引发灾难性后果。
此外，厚铜PCB在应对高频开关噪声时表现出更优的稳定性。由于铜层厚度的增加降低了分布电感，驱动信号在传输过程中的振铃现象得到抑制，使得功率管的栅极电压波形更加陡峭和平整。在实际测试中，使用2盎司铜厚PCB配合优化后的驱动回路，开关过程中的电压过冲幅度可降低20%以上。这种电气性能的提升，使得系统能够在更高的开关频率下稳定运行，进而允许使用更小体积的磁性元件，进一步缩小整体电源体积，实现高功率密度与高可靠性的统一。
