表面粗糙度与微观形貌对漏磁分布的初始影响
磁钢在烧结成型后，其表面状态会直接改变磁路中相邻组件间的接触特性，进而影响气隙磁阻。未经处理的烧结面通常存在微观凹凸不平，这种粗糙度使得实际接触面积远小于理论投影面积，导致接触点处形成微小的空气间隙。空气的磁导率极低，当磁力线试图通过这些非磁性介质时，会在接触界面附近发生剧烈的畸变，迫使部分磁通无法按预定路径闭合，从而转化为向周围空间发散的漏磁。

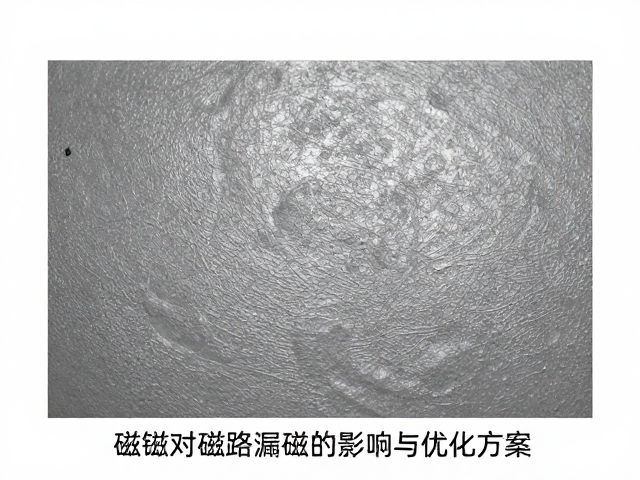

微观形貌的随机性使得漏磁分布呈现非均匀特征，特别是在高精度电机或传感器应用中，这种由表面粗糙度引起的局部磁阻增加，会导致磁场均匀性下降。通过金相显微镜观察发现，表面划痕、孔隙以及烧结残留物会在磁钢表面形成应力集中区，这些区域不仅阻碍磁畴的整齐排列，还会在交变磁场中加剧磁滞损耗。因此，控制表面微观形貌是降低接触面漏磁、提升磁路效率的基础物理前提。
涂层工艺对磁路界面磁特性的调控机制
在磁路设计中，为了防锈或改善机械配合，磁钢表面常施加镀镍、锌或环氧树脂等涂层。涂层材料的磁导率通常远低于磁钢本体，过厚的涂层会显著增加有效气隙长度，导致主磁通减弱和漏磁增加。例如，在NdFeB磁钢表面电镀镍层时，若镀层厚度超过5微米，界面处的磁阻增加可能导致局部漏磁通比例上升，进而影响整体磁路的耦合效率。因此，涂层厚度的精确控制是平衡防护性能与磁性能的关键。

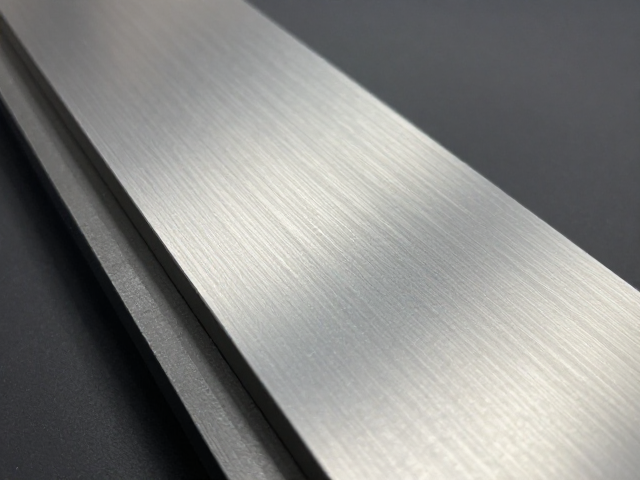

不同的表面处理工艺对界面磁特性的改变存在显著差异。化学钝化处理主要改变表面化学成分，对几何尺寸影响极小，因而对漏磁的影响相对可控；而喷砂或抛光处理则通过物理方式改变表面粗糙度，虽然能提升外观质量，但若处理不当导致表面损伤或残余应力，可能诱发局部磁畴扭曲，间接影响磁路的稳定性。选择何种工艺需依据具体磁路结构对间隙敏感度的要求，通常在精密磁路中，优先采用薄层化学转化膜或高精度研磨以最小化界面磁阻。
接触压力与装配公差对漏磁的耦合效应
磁钢在磁路中的装配状态会动态改变表面接触情况，接触压力不足会导致微观凸起点之间无法完全贴合，形成宏观与微观混合的气隙。在实际工况下，随着温度变化或机械振动，接触压力可能发生波动，使得有效接触面积动态变化，进而引起漏磁量的波动。对于需要高磁场稳定性的应用场景，装配时的预紧力设计必须经过严密的力学与磁学耦合分析，确保在各种工况下接触界面保持紧密。
装配公差的不确定性会进一步放大表面状态对漏磁的影响。当磁钢与导磁轭铁之间的配合间隙超出设计范围时，即使表面经过精密处理，过大的间隙仍会导致磁通大量泄漏至周围空间。通过有限元分析模拟不同公差等级下的磁场分布，可以发现间隙每增加0.1毫米，漏磁通可能增加数个百分比。因此，优化装配工艺，采用高精度定位结构，并严格控制磁路组件的尺寸公差，是减少因装配因素导致的漏磁增大的必要手段。
表面改性与磁路优化的综合技术路径
针对表面状态对漏磁的影响，采用激光熔覆或纳米涂层技术可以在保证表面防护的同时，尽可能降低界面磁阻。这些新技术能够制备出致密且厚度可控的功能层，有效填补微观孔隙，提升界面的磁导率连续性。通过对比实验数据，经过特定表面改性处理的磁钢，其磁路效率在高频或高温环境下表现出更优的稳定性，漏磁波动范围显著缩小。
除了材料与工艺层面的改进，磁路结构的优化设计能补偿表面状态带来的负面影响。通过优化极靴形状、调整磁钢角度或引入软磁复合材料垫层，可以引导磁力线更平滑地通过接触界面，减少因表面不规则引起的磁通畸变。在实际工程中，结合表面检测技术与磁场仿真，建立从表面处理到磁路性能的全链路评估模型，能够更精准地预测和优化漏磁分布，实现磁路系统的高效运行。
