倒相箱分频点设定的核心逻辑与频率响应关联
倒相箱的分频点调整并非独立存在的参数游戏，而是必须结合低音单元在箱体内的低频延伸特性来综合考量。分频点的设定直接决定了低音单元与高音单元在频域上的交接是否平滑，对于倒相箱而言，由于箱体结构会改变低频单元的共振峰，因此分频点的选择需要避开倒相管引发的相位反转区域。若分频点设置过低，容易让低音单元在倒相点附近产生过大的冲程，导致失真增加；若设置过高，则可能无法充分利用倒相结构对低频下潜的增益作用，使得低频听感单薄。
调试过程中，需重点关注分频点附近的阻抗曲线变化。倒相箱在调谐频率处阻抗最低，电流最大，此时单元振幅并非最大，但辐射声压最大。分频点若落在阻抗剧烈变化的区间，会导致分频网络中的电感或电容承受复杂的电压电流分布，进而影响整体频响的线性度。因此，理想的分频点通常位于低音单元自由空气共振频率之上，且远离倒相管调谐频率的峰值区，以确保两个单元在交叉频段内能够保持良好的相位一致性，避免出现因相位抵消导致的频响凹陷。
密闭箱调试中的阻尼控制与瞬态响应优化
密闭箱的调试核心在于对系统总品质因数（Qtc）的精准把控，这直接影响了低音的松紧度和瞬态响应。密闭箱没有倒相管的共振辅助，其低频表现完全依赖扬声器单元本身的参数与箱体容积形成的声学负载。调试时需通过改变箱体内部填充吸音棉的量或调整箱体体积来微调Q值。Q值过高会导致低频轰鸣、拖尾，听感浑浊；Q值过低则会使低频下潜不足，声音发飘，缺乏力度。

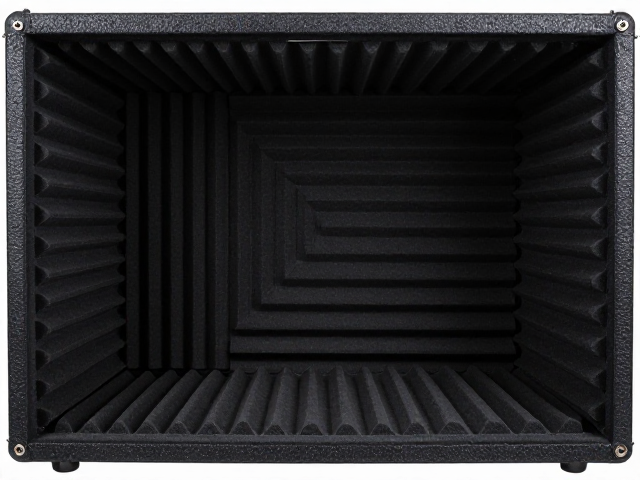

在实际操作中，可以通过测量低音单元在箱体内的阻抗曲线来确定系统共振频率，进而计算Qtc值。一般追求平坦低频响应的密闭箱，Qtc值多控制在0.707左右，此时频响最平坦，瞬态响应最佳。若追求更低的下潜而牺牲部分平坦度，Qtc可略微提高至0.8-0.9之间。调试时需特别注意吸音材料的使用，玻璃棉或聚酯纤维不仅能吸收箱内驻波，还会等效增加空气的绝热系数，使箱体声学容积略微增大，进而降低系统共振频率，这一物理效应在微调分频点和低频截止频率时必须纳入计算模型。
分频网络元件选型对相位与幅频特性的影响
分频网络中的电感、电容及电阻的寄生参数会显著改变理论上的分频点表现，调试时需结合实际元件的等效串联电阻（ESR）和自感效应进行修正。高阶分频网络（如12dB/oct或18dB/oct）能提供更好的单元保护和更陡峭的滚降特性，但也会引入更大的相位偏移。在倒相箱中，由于低音单元在低频段存在复杂的机械-电学耦合，使用高阶分频可能导致交叉频段相位混乱，因此常采用2阶或3阶分频以平衡分离度与相位一致性。
调试过程中，需对分频元件进行实测，而非直接使用标称值。例如，铁芯电感可能存在饱和失真，导致高频段阻抗特性非线性变化；电解电容的容量误差和漏电电流会影响低频截止点的准确性。通过网络分析仪或双通道相位分析软件，可以观察分频点处的相位交叉角度。理想状态下，两单元在分频点的相位差应接近180度（反相）或通过电路设计使其同相叠加，若相位差偏离严重，需调整分频点或改变分频斜率，以消除交叉频段的干涉抵消现象。
听感验证与实验室数据的双轨调试策略
实验室数据提供客观的频响和相位基准，但听感验证能发现数据无法完全体现的失真和非线性效应。调试时需在不同音量、不同听位进行长时间聆听，重点关注低音与中音衔接处是否有突兀的音色变化或“嗡嗡”声。倒相箱在低音爆发时，倒相管可能出现气流噪声或哨叫，这通常与倒相管直径、长度及箱内气压有关，需通过增加倒相管阻尼材料或调整管长来消除，而非单纯调整分频点。
在数据层面，除了常规的频响曲线，还需关注群延迟和脉冲响应。倒相箱因倒相管的共振，通常在调谐频率处存在群延迟峰值，过大的群延迟会导致快速乐段（如鼓点）的清晰度下降。调试时需平衡低频延伸与时间域表现，若群延迟过大，可适当提高分频点，牺牲少许下潜以换取更好的瞬态清晰度。通过对比不同分频点设置下的脉冲波形，观察包络线的衰减特性，能够有效判断分频点是否导致了单元振膜运动的混乱，从而确定最终的最佳调试参数。
