双电源架构的冗余逻辑与稳定性构建
双电源设计的核心在于为系统提供两条独立的能量输入路径，从而在单一供电链路发生故障时维持设备的连续运行。这种架构常见于服务器、工业控制终端以及关键网络设备中，其物理实现通常涉及双路AC/DC转换模块或独立的直流输入接口。当主电源模块因过压、过流或内部元件老化导致输出中断时，备用电源模块能够无缝接管负载需求，这一过程依赖于精密的电源路径管理控制器（PMIC）或专用的ORing电路，确保切换时间微秒级，避免数据丢失或系统重启。
在工程实践中，双电源并非简单地将两个电源并联，而是需要解决均流与隔离问题。通过采用理想二极管控制器或同步整流技术，可以最小化反向电流的风险，防止备用电源向故障电源注入电流引发二次损坏。这种设计显著提升了系统的可用性指标，特别是在数据中心等高可靠性场景下，双电源配置使得单点故障率大幅降低，为整体系统的稳定性奠定了底层硬件基础。
功率器件的热力学特性与选型策略

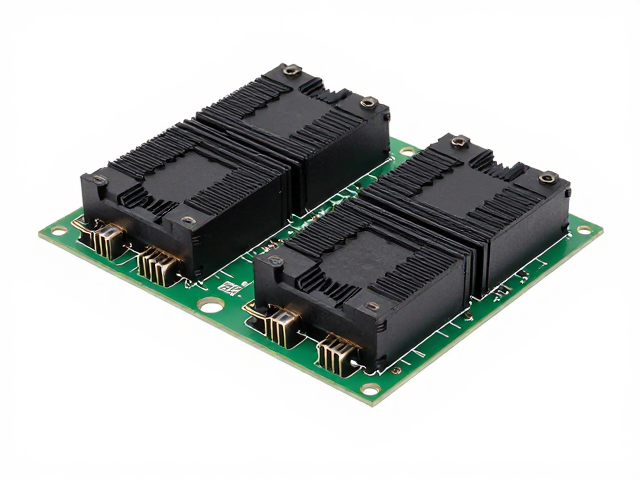

功率管作为能量转换的核心环节，其导通电阻（Rdson）和开关损耗直接决定了整机的效率与发热量。低Rdson的MOSFET或氮化镓（GaN）器件能够在相同电流下减少焦耳热产生，从而降低对散热系统的压力。在实际选型中，需综合考虑器件的耐压等级、栅极电荷（Qg）以及热阻参数，确保在高频开关状态下，器件结温不超过安全阈值。例如，在高功率密度设计中，采用平面封装或先进封装技术（如D2PAK、TO-247）可有效缩短热传导路径，提升散热效率。
除了静态参数，动态特性对功率管的热管理同样至关重要。开关过程中的电压电流重叠会产生瞬态热峰，若散热设计未能覆盖这些瞬态峰值，长期运行可能导致器件热疲劳失效。因此，优化驱动电路的栅极电阻，调整开关速度，可以在效率与EMI（电磁干扰）之间找到平衡点。同时，利用仿真工具对功率管的热阻网络进行建模，预测不同负载工况下的温度分布，有助于在PCB布局阶段预留足够的铜箔面积或散热焊盘，从源头抑制温升。
整机风道设计与热阻路径优化

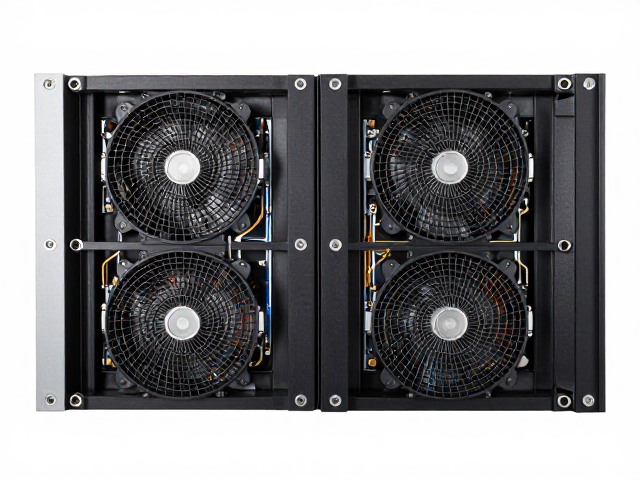

高效的整机组装散热方案依赖于合理的风道规划与热阻路径管理。强制风冷是主流方案，通过计算系统总热耗，确定所需的风量（CFM）与风压，进而匹配合适规格的风扇。风道设计需遵循“最短路径”原则，引导冷空气直接经过高热密度组件（如CPU、GPU、电源模块），再经热交换面排出。避免风道内的死角和回流，确保气流均匀覆盖所有发热源。
热界面材料（TIM）的选择与涂覆工艺对热阻有着决定性影响。在功率管与散热器之间，使用高导热系数的相变材料或液态金属，可填补微观空隙，降低接触热阻。组装过程中，需严格控制紧固扭矩，确保散热器与芯片表面平行且贴合紧密，避免因受力不均导致局部接触不良。此外，散热鳍片的密度与高度需根据风扇性能进行匹配，过密的鳍片会增加风阻，过疏则减少散热面积，通过流体力学模拟优化鳍片结构，可在有限空间内实现最佳换热效率。
热仿真验证与实测数据闭环
在产品设计阶段，利用有限元分析（FEA）软件进行热仿真，可预测整机在极端工况下的温度分布。通过设定不同的环境温度、风速和负载功率，模拟长时间运行后的稳态温度场，识别潜在的热瓶颈。仿真结果需结合实测数据进行校准，使用热电偶或红外热成像仪测量关键节点温度，对比仿真值与实测值的偏差，修正材料导热系数等边界条件，提高模型的预测精度。
实测过程中，需关注动态负载下的温度响应。在瞬态功率波动时，器件结温的变化速率反映了系统的热容特性。通过记录开机、满载、轻载等多种工况下的温度曲线，评估散热方案的稳定性与冗余度。若发现局部温度超标，需回溯检查风道布局、TIM应用情况或功率管选型是否合理，通过迭代优化，确保整机组装在满足热设计功率（TDP）要求的同时，保持长期的可靠性与性能一致性。
