多股绞合导体降低电源噪声的物理机制

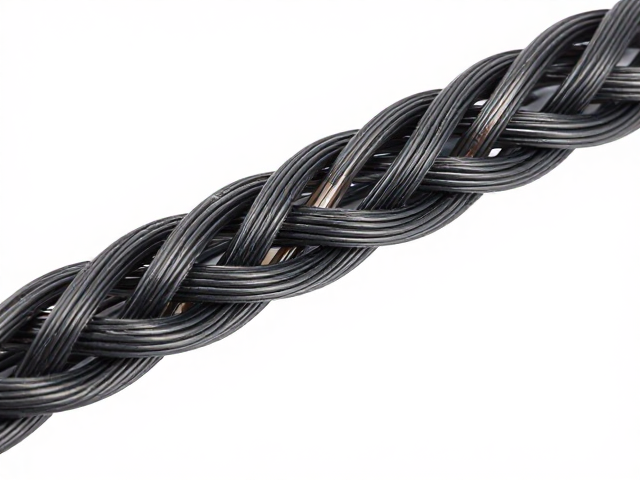

多股绞合导体通过改变电流在导体内部的分布状态，有效抑制了高频段下的趋肤效应，从而降低交流电阻。当高频信号通过导线时，电流倾向于集中在导体表面流动，导致有效截面积减小和电阻增加。将单根粗导线转化为多股细线并绞合，增加了导体的总表面积，使得高频电流能够分布在更多的细丝表面，显著降低了高频阻抗。这种结构不仅减少了导体本身的发热损耗，还削弱了由电阻变化引起的电压降波动，为电源系统提供了更稳定的基准电位。
绞合结构还能优化磁场分布，减少自感和互感效应，进而抑制电磁干扰（EMI）的辐射与耦合。在电源回路中，快速变化的电流会产生交变磁场，若导线排列松散，相邻线匝间的磁通耦合可能引发感生电压，形成噪声源。多股绞合技术使得线匝间的磁通相互抵消，降低了环路电感。较低的电感意味着更高的阻抗稳定性，能够有效抑制瞬态电流冲击，防止电源输出端出现高频振铃或过冲现象，确保信号完整性。
优化电源线设计的关键参数选择
线径与股数的匹配是设计初期的核心考量，需根据负载电流大小和频率特性进行精确计算。过小的线径会导致直流电阻过大，引发压降和热效应；过大的线径则可能增加成本和弯曲难度，且对高频噪声抑制效果有限。通常，对于高频开关电源应用，建议选用多股细线（如0.1mm-0.3mm直径）绞合，以增加表面积并降低高频阻抗。同时，需结合IEC 60228标准中关于软铜绞线的电阻要求，确保直流电阻符合系统允许范围，避免因线路损耗导致电源效率下降或保护机制误触发。
绝缘材料的选择直接影响信号的隔离性能与抗干扰能力，应优先考虑介电常数低、损耗角正切小的材质。在高频环境下，普通PVC绝缘可能因介电损耗引入额外的电容效应，耦合外部噪声。交联聚乙烯（XLPE）或低烟无卤（LSZH）材料具备更优的电气性能，能有效减少分布电容，降低高频噪声通过寄生电容耦合至信号线的风险。此外，绝缘层的厚度需满足耐压等级要求，确保在瞬态高压下不发生击穿，维持电源系统的长期可靠性。
绞合工艺与屏蔽结构对噪声抑制的影响
绞合节距的控制对电磁兼容性能具有决定性作用，合理的节距能最大化磁场抵消效果。节距过长会导致绞合紧密度不足，相邻线匝间磁通耦合增强，增加电感噪声；节距过短则增加制造难度，可能损伤导体。一般建议绞合节距为导体直径的10-20倍，具体数值需根据工作频率调整。高频应用中，可采用分束绞合或复合绞合工艺，将不同直径或材质的线束分组绞合，进一步优化高频电流分布，提升噪声抑制效果。
屏蔽层的设计是阻断外部干扰和内部辐射的关键，需根据场景选择合适的屏蔽形式。箔式屏蔽提供周向连续覆盖，对电场干扰抑制效果优异，但机械强度较低；编织屏蔽柔韧性好，适用于频繁弯折场景，对磁场干扰有一定抑制作用。对于高噪声环境，可采用箔编复合屏蔽，结合两者优势。屏蔽层需单点接地，避免形成地环路引入额外噪声。接地点的选择应靠近电源输入端，缩短高频回路面积，确保屏蔽效能最大化。
实际应用场景中的布线与接地策略
布线过程中，电源线与信号线的分离是降低耦合噪声的有效手段。平行布线会增强线间电容和电感耦合，建议保持最小间距，或采用正交布线减少重叠面积。在多层电路板设计中，电源层与地层应相邻放置，利用平面电容降低高频阻抗，形成低阻抗回流路径。对于长距离电源线，可采用双绞线结构，每对线绞合后独立屏蔽，减少环境电磁干扰的影响。
接地系统的优化需遵循低阻抗原则，避免地环路噪声。电源输入端应设置滤波电路，滤除高频噪声，接地路径应短而宽，减少寄生电感。对于敏感模拟电路，可采用星形接地结构，将各模块地线汇聚于单点，避免地电位差引入噪声。在混合信号系统中，数字地与模拟地应分开铺设，仅在电源入口处单点连接，确保参考电位一致。定期检查接地点的紧固情况，防止因松动导致接触电阻增大，引发间歇性噪声。
