激光头电源滤波电路的基础架构与噪声抑制原理
激光头电源模块通常采用线性稳压或低噪声开关电源架构，其核心任务是为射频放大器、聚焦伺服及跟踪伺服提供纯净的直流电压。滤波电路主要由输入端的电解电容、高频陶瓷电容以及π型LC滤波器组成，旨在消除来自市电或内部开关电源的高频纹波和共模干扰。在DVD、蓝光或CD激光头中，电源噪声会直接转化为射频信号中的底噪，导致读取数据时出现误码率升高或跳轨现象。
滤波效果的关键在于电容的等效串联电感（ESL）和等效串联电阻（ESL）特性。高频噪声需要通过低ESL的陶瓷电容进行旁路，而低频纹波则依赖大容量电解电容进行平滑。若滤波网络设计不合理或元件老化，电源电压中残留的交流成分会调制激光二极管的驱动电流，引起光功率波动，进而表现为播放光盘时画面卡顿、马赛克或完全无法识别光盘。
电源滤波电容失效的常见征象与物理检测

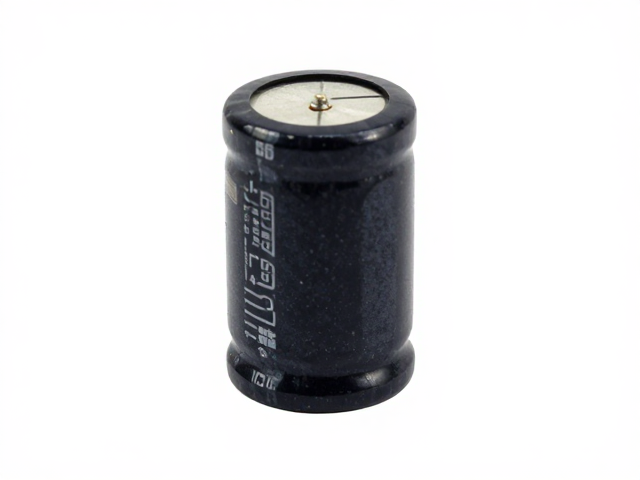

电容失效是电源滤波故障中最常见的诱因，主要表现为容量衰减、漏电流增加或内部短路。物理检测时，需观察电解电容顶部是否有鼓包、漏液或防爆纹开裂，这些是内部电解质干涸或气压过高的先兆。对于多层陶瓷电容（MLCC），外观检查可能无法发现内部微裂纹，需结合万用表测量其直流电阻，若呈现低阻值或短路状态，则需立即更换。
在离线状态下，使用电容表测量滤波电容的实际容值。若标称100μF的电容实测值低于80μF，或绝缘电阻低于规定阈值（通常为数十兆欧姆），即视为性能劣化。部分高可靠性设备要求使用LCR电桥测量电容在100kHz或1MHz下的阻抗特性，以评估其高频滤波能力。更换时应选用低ESL、高纹波电流耐受能力的专用音频或伺服级电容，避免使用普通工业级电容替代，以防高频噪声抑制不足。
重时钟电路的功能定义与抖动抑制需求
重时钟电路在激光头系统中扮演着数据同步的关键角色，其核心组件通常为锁相环（PLL）或数字延迟锁定环路（DLL）。该电路从读取到的原始RF信号中提取时钟信息，并生成高精度的系统时钟，用于同步解码器的数据恢复过程。时钟抖动（Jitter）是指时钟信号在理想时间位置上的偏差，过大的抖动会导致采样时刻错误，从而在解码端引发位错误。
激光头输出的RF信号经过前置放大和均衡处理后，进入时钟恢复电路。若重时钟电路中的晶体振荡器老化、VCO（压控振荡器）控制电压不稳或环路滤波器带宽设置不当，会导致时钟信号相位噪声增加。这种相位不稳定性在高速数据传输中表现为误码率急剧上升，尤其是在读取光盘边缘或存在划痕的区域时，表现为瞬间读盘失败或音频断续。
重时钟电路故障的电气参数排查
排查重时钟电路时，需重点监测PLL锁定状态及VCO控制电压的稳定性。使用示波器观察VCO控制电压，正常状态下应为平稳直流或微小波动。若发现电压存在周期性跳变或大幅漂移，可能源于环路滤波器中的电容漏电或电阻变质，导致环路动态响应异常，无法有效抑制高频噪声或跟踪低频相位变化。
检查晶体振荡器的负载电容匹配情况。若负载电容值偏离设计规格，会导致振荡频率偏移或起振困难，进而引起时钟信号幅度不足或波形畸变。使用高频探头测量时钟输出端的峰峰值，正常应在数百毫伏至数伏之间，且波形边沿陡峭。若波形出现圆钝、过冲或振铃现象，需检查缓冲放大器的工作状态及电源去耦情况，确保时钟信号在传输过程中不受干扰。
交叉干扰与接地回路对电路性能的影响
电源滤波与重时钟电路之间存在着严密的耦合关系。电源纹波会通过共用接地路径或寄生电容耦合至时钟电路的控制端，导致时钟相位抖动加剧。若激光头主板接地不良，形成接地环路，外部电磁干扰（EMI）会引入额外的噪声电流，破坏时钟恢复电路的稳定性。排查时需确保模拟地与数字地在单点处连接，避免高频地电流流过模拟信号路径。
使用差分探头测量电源地与信号地的电位差，正常应接近于零。若存在显著电位差，需检查接地走线的阻抗，确保接地路径宽短且无断裂。同时，检查时钟电路供电引脚的去耦电容，确保其能有效滤除高频噪声。若发现电源噪声频谱中在时钟频率附近存在尖峰，需优化PCB布局，增加隔离带或屏蔽罩，减少电源与时钟电路之间的电磁耦合。
故障复现与长期稳定性验证
在更换疑似故障元件后，需进行长时间运行测试以验证修复效果。连接标准测试光盘，监测误码率（BER）曲线，确保在光盘全区域读取时误码率维持在极低水平。对于存在间歇性故障的案例，需模拟振动或温度变化环境，观察电路性能是否稳定。若故障仅在高温下出现，需重点检查热稳定性差的元件，如某些类型的电解电容或非线性电阻。
利用频谱分析仪分析RF信号的质量，确保载波幅度（C/N）和调制质量（DM）符合行业标准。若频谱图中出现异常的杂散信号，需回溯至电源滤波环节，检查是否有寄生振荡或开关电源噪声泄漏。通过对比修复前后的时钟抖动频谱，确认相位噪声显著降低，从而验证重时钟电路与电源滤波系统的协同工作状态，确保激光头能稳定、准确地读取数据。
