镀层厚度的核心标准与行业规范
接线端子针脚的镀层厚度直接决定了连接的可靠性与长期稳定性，国际通用的测试标准通常参考 IPC-4552 或 MIL-STD-202 等规范。对于镀金层，常见的工程要求集中在 0.05 微米至 0.1 微米的区间，这一厚度足以在多次插拔中提供足够的耐磨性，同时保持优异的导电性能。若镀层过薄，例如低于 0.01 微米，在高频信号传输中容易出现孔隙，导致基材金属氧化扩散，进而引发接触电阻不稳定。
相比之下，镀锡或镀镍层的厚度标准有所不同。镀锡层通常建议保持在 3 微米至 10 微米之间，以确保足够的抗氧化能力和焊接润湿性。对于音频线连接中常用的镀金端子，0.05 微米的镀金层常被视为基础合格线，而高信号完整性要求的场景则倾向于使用 0.1 微米甚至更厚的镀层。这些数值并非随意设定，而是基于金属原子扩散速率和机械磨损模型计算得出的平衡点，过厚的镀层虽然耐腐蚀，但可能因内应力问题导致镀层剥落，反而影响电气连接。
音频信号干扰的源头与屏蔽机制
音频线在传输过程中遭遇的干扰主要来源于电磁干扰（EMI）和射频干扰（RFI），这些干扰会叠加在原始音频信号上，表现为底噪、杂音或高频失真。音频信号属于低电平模拟信号，电压范围通常在毫伏至伏特级别，因此对外界电磁环境极为敏感。当音频线暴露在电源线、无线电发射源或开关电源附近时，交变磁场会在线缆中感应出噪声电流，破坏信号的纯净度。
解决干扰问题的核心在于构建严密的屏蔽体系。双绞线结构通过两根导线相互缠绕，使得外部电磁场对两根线产生的干扰电流方向相反，从而在差分信号中相互抵消。此外，金属屏蔽层如铝箔或编织铜网，能够像法拉第笼一样将外部电磁波反射或吸收，阻止其进入内部导体。屏蔽层必须正确接地，形成低阻抗回路，将感应电流导离信号路径，这是确保音频信号不被污染的关键物理机制。

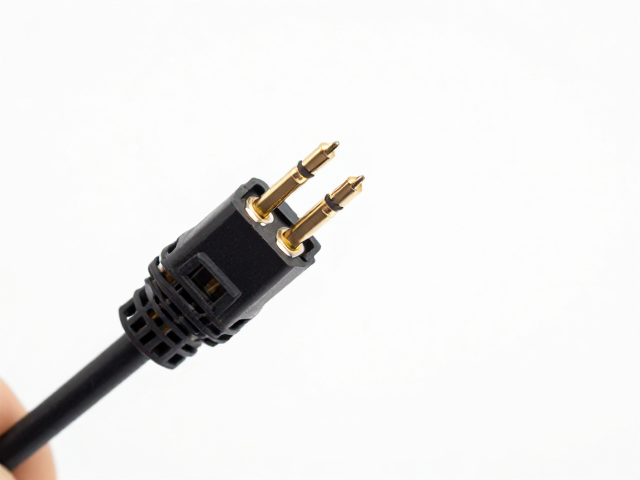

接触电阻与镀层完整性的关联分析
接触电阻是音频连接中影响音质表现的关键参数，它由膜电阻和收缩电阻组成。当镀层存在孔隙或厚度不均时，空气或湿气可能渗入，导致基材金属（如铜或铜合金）氧化生成氧化层。氧化铜或氧化锌的电阻率远高于金属本身，会显著增加接触电阻，造成信号衰减和动态范围压缩。特别是在高阻抗麦克风线或平衡传输线路中，微小的接触电阻变化都会导致可听见的音质劣化。
镀层的连续性决定了接触界面的稳定性。在微观层面，针脚表面并非绝对平滑，实际接触发生在微观凸点上。镀层厚度不足会导致这些凸点在初次插拔后暴露出土基，随后迅速氧化。0.05 微米的镀金层在理想状态下能覆盖这些微观缺陷，但若制造工艺存在波动，局部厚度可能低于临界值。因此，高质量的连接器通常采用先镀镍打底、后镀金的多层结构，镍层提供硬度和防扩散屏障，金层提供低电阻接触面，两者协同工作以维持长期的低接触电阻。
连接工艺与长期稳定性维护
音频线的连接质量不仅取决于镀层参数，还与压接、焊接或插拔工艺密切相关。压接过程中，端子与导线的机械形变会破坏镀层完整性，若压接力过大，可能导致镀金层破裂，露出基材。因此，使用符合规格的压接模具和标准化的操作手法，是维持镀层完整性的前提。对于焊接连接，焊料中的助焊剂残留可能腐蚀镀层，需确保焊点清洁，避免酸性物质长期侵蚀金层表面。
长期稳定性还受环境因素影响，高温和高湿会加速金属扩散和氧化过程。在潮湿环境中，镀层孔隙率高的端子更容易发生电化学迁移，形成枝晶导致短路或漏电。定期清洁连接点，使用无水酒精去除氧化物和污垢，可暂时恢复接触性能，但无法替代镀层本身的物理保护。对于高可靠性要求的音频系统，选择经过盐雾测试和温度循环测试的端子组件，是验证其在恶劣环境下保持镀层完整性和电气性能的有效手段。
