接线端子落地箱选型的核心逻辑与场景匹配

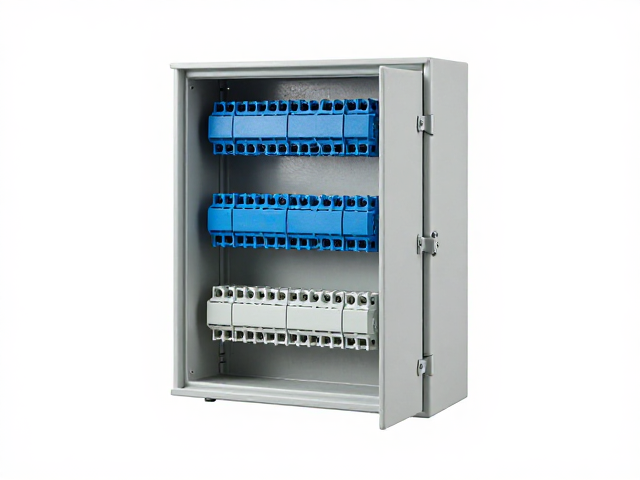

接线端子落地箱作为工业控制与电力传输系统中的关键连接节点，其选型工作必须严格基于实际部署环境的物理条件与电气参数。落地箱通常位于配电室、设备机柜旁或户外接线井，承担着电缆引入、端子排接驳以及信号隔离转换的功能。在选型初期，需明确箱体材质，常见的有碳钢喷塑、不锈钢304或316L，不同材质直接决定了设备在潮湿、腐蚀性气体或高盐雾环境下的使用寿命。例如，在沿海电厂或污水处理厂的户外场景中，316L不锈钢因其优异的耐氯化物腐蚀能力，能有效避免箱体锈蚀导致的密封失效，从而降低长期维护成本。
电气参数的匹配是确保系统稳定运行的先决条件。选型时需核对额定电流、额定电压以及短路耐受电流，这些数据必须与上游断路器保护曲线相匹配，以防止故障发生时端子过热或熔断。同时，接地系统的连续性至关重要，箱体必须具备符合规范的接地端子，接地电阻值需满足相关电气安全标准，通常要求小于4欧姆，以确保在漏电或雷击情况下能迅速将电流导入大地，保护后端精密信号设备免受浪涌冲击。
优化频段衔接的技术路径与接口规范
在自动化控制系统中，信号传输的频段衔接往往面临着模拟量与数字量共存的复杂性。接线端子落地箱内部通常集成信号隔离器或转换模块，用于处理不同频段和类型的信号。对于4-20mA模拟电流信号，其抗干扰能力较强，但在长距离传输中易受线路电阻影响，选型时需关注隔离器的输入阻抗与输出负载匹配，确保信号衰减在允许范围内。对于RS485等差分数字信号，其频段特性对布线拓扑要求严格，箱体内部布线应遵循星型或手拉手结构，避免环形接地环路引入共模干扰，导致数据丢包或通信中断。
优化频段衔接还需关注屏蔽措施与接地策略。高频信号（如以太网通信或高速脉冲信号）对电磁干扰极为敏感，落地箱内的屏蔽线缆应单端或双端正确接地，具体方式需依据现场接地电位分布确定。若采用双端接地，需确保箱体与大地之间存在等电位连接，避免因地电位差形成地环流，干扰信号基线。此外，端子排的接触电阻应控制在毫欧级别，低接触电阻能减少信号传输过程中的电压降，特别是在小电流信号传输中，微小的接触电阻变化可能导致读数漂移，因此高品质的磷青铜或镀银端子能显著提升高频信号下的传输一致性。
提升信号传输稳定性的结构设计与防护
信号传输的稳定性不仅依赖于电气参数，更受箱体结构设计与防护等级的直接影响。防护等级（IP代码）是衡量箱体防尘防水能力的关键指标，在潮湿多尘环境中，IP65或IP66的落地箱能有效阻止灰尘进入和喷水侵入，防止因凝露或水渍导致端子短路或绝缘下降。箱体内部应设置严密的线缆密封格兰头，确保电缆护套与箱体之间形成有效密封，避免湿气通过电缆外皮渗入箱体内部。同时，散热设计不可忽视，高密度端子排在大电流负载下会产生热量，合理的散热孔布局或导热材料应用能维持内部温度稳定，防止元器件因高温老化导致性能下降。
内部布局的合理性对信号完整性具有决定性作用。强弱电分离是基本原则，动力线与信号线应分槽布置，并保持足够的物理间距，通常建议间隔距离大于20毫米，以减少电容耦合和电感耦合干扰。端子排应采用防松脱设计，如弹簧式或螺钉压紧式，确保在振动环境下连接稳固。对于高稳定性要求的应用，可选用带测试孔的端子排，便于在不断开线路的情况下测量信号状态，快速定位故障点。此外，清晰的标识系统有助于快速识别线路走向，减少误操作风险，从而间接提升整体系统的运行稳定性与维护效率。
