芯片内部逻辑与供电基准的物理边界
现代集成电路内部包含数以亿计的晶体管，这些微观开关在导通与截止状态下的电压阈值决定了数据的处理逻辑。CMOS技术的演进使得核心电压不断降低，从早期PC时代的5V或3.3V，逐渐下探至智能手机SoC常见的0.8V至1.2V区间。这种低压设计旨在减少功耗并抑制发热，但同时也对供电源的稳定性提出了极高的要求。任何超出容差范围的电压波动，都会导致逻辑电平判断错误，进而引发系统死机或数据写入失败。

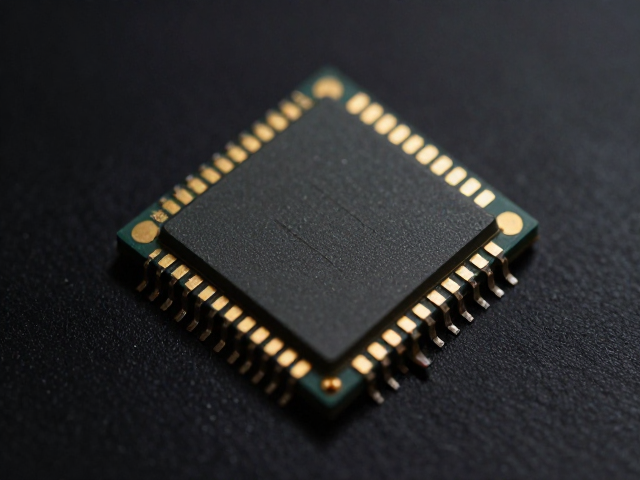

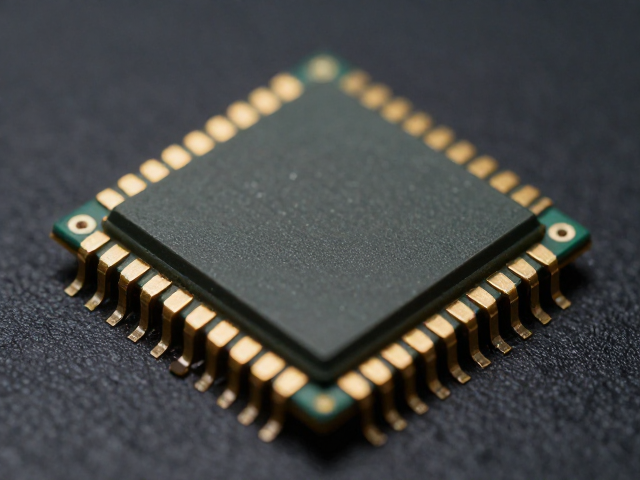

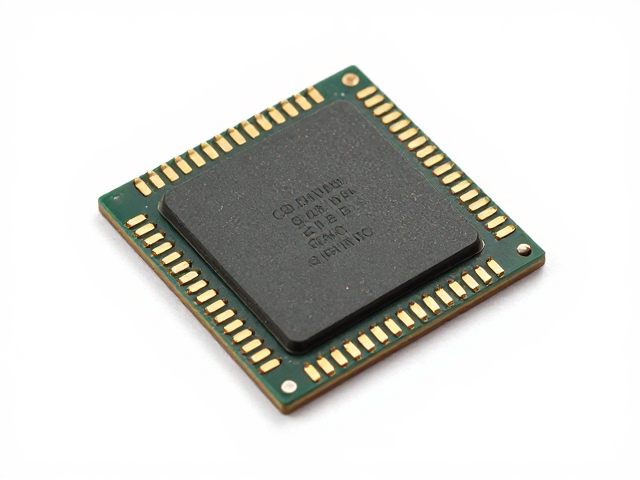

触点作为外部电源与芯片内部电路的物理连接点，其材质与镀层直接影响接触电阻与长期可靠性。高可靠性设备常采用镀金工艺，因为金具有极佳的抗氧化性和稳定的导电性能，能确保在长期插拔或恶劣环境下，信号传输所需的低阻抗通路不被破坏。相比之下，镀锡或镀镍触点容易因氧化层形成而增加接触电阻，在大电流通过时产生局部过热，进而影响供电电压的实际到达值，造成芯片工作异常。
电压匹配中的阻抗与电流需求计算
供电系统的设计核心在于满足芯片在不同工作模式下的动态电流需求。芯片在空闲状态下电流微乎其微，而在进行高强度计算时，瞬态电流可能瞬间激增数百安培（在服务器级芯片中）或数安培（在移动设备中）。根据欧姆定律，线路上的压降等于电流乘以总阻抗，这个总阻抗包括PCB走线电阻、连接器接触电阻以及电源管理模块的内阻。若阻抗控制不当，负载调整率下降，芯片实际接收到的电压将低于标称值，导致时序违例。
匹配过程需要精确计算电源管理集成电路（PMIC）的输出能力与负载需求。例如，某款主流处理器在满载状态下需1.2V电压提供3A电流，若供电回路总阻抗为0.01欧姆，则线路压降为0.03V，芯片实际获得电压为1.17V。虽然看似差距不大，但对于纳米级制程芯片，几毫伏的偏差可能足以改变晶体管的开关速度，导致运算错误。因此，电源设计必须预留足够的裕量，并通过去耦电容在高频段提供瞬时电流，以应对负载的瞬态变化。
信号完整性与电源噪声的抑制机制
高频数字信号在传输过程中会与电源线产生耦合，导致电源网络出现交流噪声。这种噪声若叠加在直流基准电压上，会形成所谓的电源纹波。当纹波幅度超过芯片内部电压调节模块（VRM）的抑制能力时，逻辑电路可能误触发。特别是在高速串行接口如PCIe或DDR内存控制器中，对电源纯净度的要求极高，通常要求纹波控制在几十毫伏以内。
为了抑制噪声，电路设计中广泛采用多级滤波策略。靠近芯片电源引脚处放置低ESL（等效串联电感）的陶瓷电容，用于提供高频瞬态电流并滤除高频噪声；而在电源入口处置入铁氧体磁珠或电感，配合大容量钽电容或电解电容，形成LC低通滤波器，衰减低频纹波。此外，PCB叠层设计中的完整接地平面能为电源噪声提供低阻抗回流路径，减少共模干扰，确保供电电压在动态负载下保持平稳。
热效应与电压降的耦合分析
电流通过导体和接触点时会产生焦耳热，热量积聚导致材料温度升高，进而引起电阻值变化。对于镀金触点而言，虽然金本身电阻率低，但触点间的微观接触点面积有限，大电流下产生的局部高温可能加速金属间化合物的生长或导致触点轻微变形，长期来看会增加接触电阻。这种电阻随温度升高的特性，会在高负载持续工作时导致供电电压进一步下降，形成热失控的风险。
芯片内部的热分布不均也会导致局部电压漂移。硅材料的载流子迁移率会随温度变化，高温下漏电流增加，静态功耗上升。若供电系统设计未考虑热耦合效应，局部热点可能导致该区域电压跌落，使得该部分逻辑单元工作不稳定。因此，热仿真与电气仿真需结合进行，通过优化散热路径和电源平面布局，降低热点温度，从而间接稳定供电电压，确保芯片在宽温域内的可靠运行。
