磁路漏磁的物理机制与量化逻辑
磁钢在构建闭合磁路时，由于磁阻的存在，部分磁力线无法严格遵循高磁导率的磁芯路径闭合，而是通过周围空气介质形成闭合回路，这种现象即为漏磁。在工程计算中，漏磁通通常被视为与主磁通并联的旁路，其大小取决于磁钢的几何尺寸、材料剩磁以及周围介质的磁导率。对于常规的工程估算，常采用磁阻网络法，将磁路分解为磁钢本体、气隙及周围空气路径的等效电阻，通过基尔霍磁路定律求解各节点磁位，进而推导出漏磁通的具体数值。
精确计算漏磁需要引入漏磁系数，该系数定义为总磁通与有效工作磁通之比。在实际物理模型中，磁力线会像水流一样从高压区（磁钢极面）向低压区（磁轭或空气）扩散。对于长径比较大的磁钢，边缘效应显著，漏磁通主要集中在极面边缘区域。通过有限元分析软件可以建立三维模型，模拟磁力线的空间分布，从而获得比经验公式更精确的漏磁通密度分布图，这是目前研发阶段验证磁路设计是否合理的核心手段。

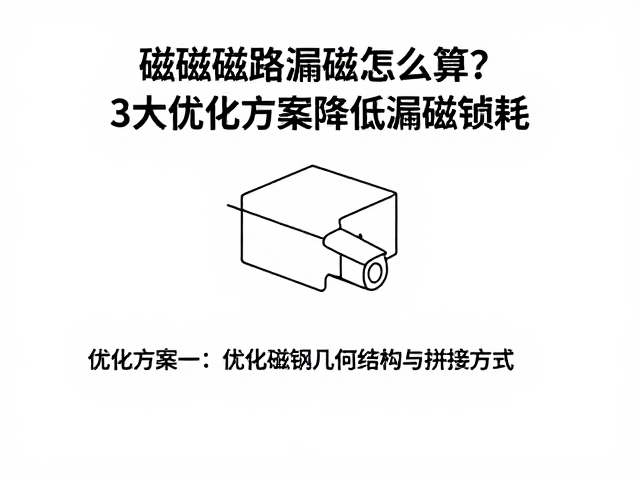

优化方案一：优化磁钢几何结构与拼接方式
改变磁钢的物理形态是抑制漏磁最直接的方式。将单块磁钢替换为分段拼接结构，能够显著改变磁力线的闭合路径。例如，在需要高均匀磁场的场景中，使用多块小尺寸磁钢按照极靴形状排列，并预留微小的空气间隙或软磁材料垫片，可以引导磁力线更集中地通过工作区域。这种结构利用了分段磁钢之间的相互屏蔽作用，减少了极面边缘的磁力线发散，从而降低无效空间的漏磁损耗。
磁钢端面的倒角设计也是关键优化点。直角端面的磁钢在角部容易产生磁通集中后迅速发散，形成强烈的局部漏磁。通过将磁钢极面边缘进行倒角或圆角处理，可以平滑磁通密度的梯度变化，使磁力线以更平缓的角度进入空气隙。这种几何上的微调不需要改变材料特性，仅通过模具成型或后续加工实现，能有效提升磁路的耦合效率，特别是在对磁场均匀性要求较高的传感器或精密电机应用中，效果显著。
优化方案二：引入高磁导率导磁材料进行屏蔽
在磁路周围增加高磁导率的软磁材料（如坡莫合金、硅钢片或纯铁）作为磁屏蔽层，是控制漏磁的另一项核心手段。这些材料具有极低的磁阻，为磁力线提供了比空气更低阻抗的旁路。当磁钢产生的部分磁力线试图向周围空间发散时，会被附近的软磁屏蔽罩捕获并引导回磁路闭合路径中，从而限制了漏磁场的扩散范围。屏蔽罩的厚度和位置需要经过严密的计算，过薄会导致磁饱和，过厚则增加成本和重量。
屏蔽结构的设计需考虑磁通的分流效应。在磁钢与负载之间放置导磁轭铁，可以强制大部分磁通通过轭铁闭合，减少通过空气的路径。例如，在电磁铁设计中，使用U型或C型软铁轭铁包裹磁钢侧面，能将近90以上的漏磁通约束在有效工作区。实际应用中，需注意软磁材料的工作磁通密度上限，避免屏蔽材料自身饱和而丧失屏蔽效能，因此选材时需根据磁钢的剩磁强度匹配合适的饱和磁通密度参数。
优化方案三：缩短气隙与优化磁路拓扑结构
气隙长度是决定磁路磁阻的关键变量，气隙越大，磁阻越高，迫使更多磁通通过空气路径闭合，导致漏磁增加。通过机械结构设计尽可能缩短磁钢与导磁部件（如转子、定子或极靴）之间的距离，能显著提升磁导率，使磁力线更倾向于通过高磁导路径闭合。在电机设计中，采用定子冲片与转子紧密配合的结构，以及高精度的装配公差控制，能有效减少因气隙不均导致的局部漏磁增加。
磁路拓扑结构的优化还包括对磁钢排列方式的调整。在环形磁路中，采用环形磁钢或半圆磁钢对称排列，可以利用磁场的对称性抵消部分横向漏磁。对于直线型磁路，采用镜像对称的磁极排列，使得相邻异极之间的吸引力增强，磁力线被紧紧束缚在两极之间，减少了向侧面和端部的溢出。这种拓扑优化不涉及额外材料成本，主要依赖于整体机械结构的力学设计，是提升磁系统整体效率的低成本且高效的手段。
