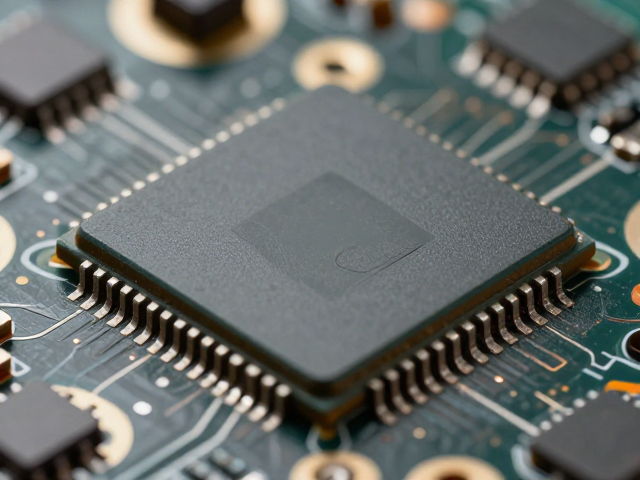

解码芯片：数据流转的核心枢纽
在高速信号处理系统中，解码芯片承担着将串行数据流转换为并行数据或控制信号的关键任务。以常见的JESD204B接口标准为例，芯片内部的多通道接收器需要精确处理高速串行比特流，这依赖于高精度的均衡电路和时钟数据恢复（CDR）模块。实际应用中，芯片的符号速率决定了系统能承载的最大带宽，例如支持64GSPS采样率的ADC解码方案，其内部逻辑单元需处理每秒640亿个符号的并行运算，这对硅基制程和功耗管理提出了严苛要求。
芯片内部的逻辑架构直接影响了信号链路的完整性。现代解码器件通常采用FIFO（先进先出）缓冲队列与动态相位对齐技术，以应对不同通道间的时钟偏差。在数据中心光模块或5G基站射频前端中，解码芯片需实时校正由温度变化或电压波动引起的时序抖动。通过内部校准电路，芯片能在微秒级别内重新锁定相位，确保输出数据的零误差对齐，这种底层硬件级的纠错与同步机制，是维持高吞吐量数据传输的基础保障。
精密激光读取：微观结构的无损探测

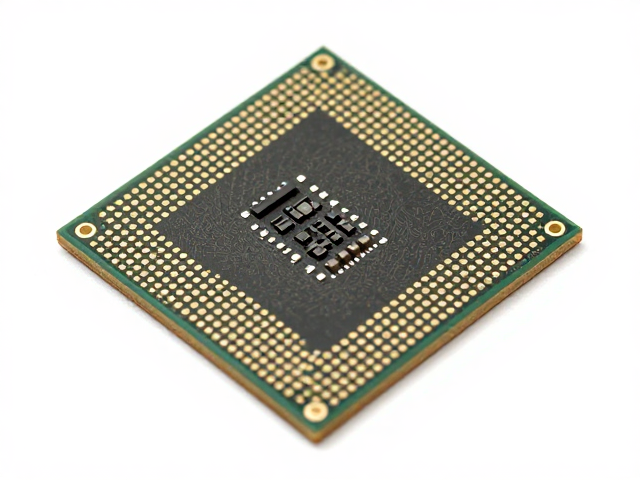

精密激光读取技术利用短脉冲激光与材料表面的相互作用，实现对微观物理特征的非接触式测量。在半导体封装检测领域，飞秒激光常被用于剥离封装层或分析内部晶格结构。激光束经高数值孔径物镜聚焦后，光斑直径可缩小至微米级别，通过检测反射光强、散射光谱或产生的二次谐波信号，可还原材料内部的三维形貌。例如，利用共焦显微激光扫描技术，可在不破坏器件结构的前提下，精确测量芯片焊球的高度分布及平整度，定位精度可达亚微米级别。
激光读取的稳定性高度依赖于光学系统的对准精度与环境隔离。在实际工业检测场景中，激光源的光束质量因子M²需控制在1.1以内，以确保焦点处的能量密度分布均匀。通过干涉仪原理，系统能实时监测光学路径的长度变化，补偿因机械振动或热漂移引起的误差。这种高灵敏度的探测手段，使得工程师能够识别出封装内部微小的空洞、裂纹或异物，为评估器件长期可靠性提供客观的数据支撑，而非依赖经验判断。
发烧级时钟升级件解析：时序精度的极致追求
时钟信号的质量直接决定了数字系统的同步效率与误码率表现。所谓升级件，通常指经过特殊筛选或重新封装的高性能晶振、时钟发生器或低相噪PLL（锁相环）模块。在高端音频处理或高速通信设备中，时钟抖动（Jitter）是主要性能瓶颈。升级后的时钟源通过优化压电陶瓷材料或改进振荡电路设计，可将相位抖动降低至皮秒级别。例如，某些超低相噪时钟芯片在10kHz偏移处的相位噪声可达-160dBc/Hz以下，显著提升了信号的信噪比。
安装与调试此类高规格时钟组件需遵循严密的电气规范。为了发挥升级件的性能，PCB布局需严格控制接地回路面积，减少电源纹波对VCO（压控振荡器）的干扰。在实际验证中，使用频谱分析仪对比升级前后的时钟信号，可观察到杂散音峰的显著降低和基波纯净度的提升。这种对时序基准的精细化打磨，使得系统在处理高频复杂信号时，能保持更严格的采样同步，从而在数据解析层面获得更优的信效比表现。
