芯片信号初级转换的物理基础与噪声机制
芯片内部的信号初级转换本质上是模拟域与数字域之间的能量与逻辑状态的映射过程。当微弱的外部模拟信号进入模数转换器（ADC）或传感器前端时，首要面临的挑战是信号链路的完整性。这一阶段的核心在于维持信号的线性度，确保输入电压与内部量化值之间保持严格的比例关系。任何非线性的失真都会直接导致原始信息的丢失，特别是在处理高频或高动态范围信号时，前端放大器的增益稳定性决定了后续处理的基准。
噪声抑制在这一环节起着决定性作用。热噪声、散粒噪声以及电源纹波会叠加在有用信号之上，形成底噪。为了获得高信噪比，电路设计必须优化输入阻抗匹配，并采用差分架构来抑制共模干扰。例如，在工业级数据采集系统中，输入端的屏蔽与接地处理会直接影响信号的纯净度。若初级转换阶段的噪声基底过高，后续的数字滤波算法将无法有效分离出行有效数据，导致系统整体性能下降。

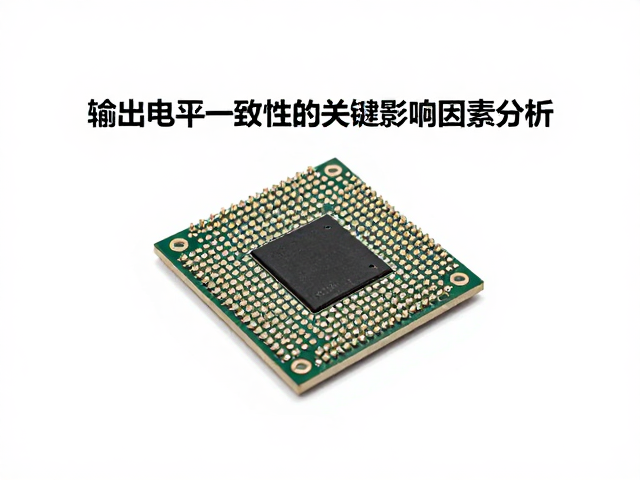

输出电平一致性的关键影响因素分析
输出电平的一致性表现为芯片在不同工作条件下，对相同输入信号产生相同输出电压或数字码值的能力。影响这一指标的首要因素是温度漂移。半导体器件的阈值电压和漏电流会随环境温度变化而发生偏移，导致增益误差和偏移误差。在宽温域应用场景中，如汽车电子或户外监测设备，芯片内部的温度补偿电路必须精确校准，以抵消因热效应引起的电平漂移。
电源电压的波动是另一大干扰源。线性稳压器（LDO）或开关电源的纹波会通过电源引脚耦合至信号通道，造成输出电位的随机波动。此外，芯片内部的数字开关活动会在地线上引起瞬态电流尖峰，产生地弹噪声。这些瞬态干扰会导致输出电平在瞬间偏离标称值，破坏信号的稳定性。因此，电源完整性设计，包括去耦电容的选型与布局，是确保输出电平一致性的物理基础。
校准算法与硬件补偿策略
针对输出电位的偏差，硬件层面的校准通常采用多点校准法。通过在生产测试阶段向芯片输入已知的标准电压信号，记录实际输出值与理论值的偏差，并将校准系数存储在芯片内部的非易失性存储器中。当芯片运行时，微控制器或专用逻辑单元会根据这些预存的系数对原始数据进行修正。这种静态校准能够有效消除初始制造过程中产生的个体差异。
动态校准则用于应对工作过程中的实时变化。利用芯片内部的参考电压源或温度传感器，实时监测系统状态并调整内部偏置电流或增益参数。例如，在高精度仪器中，定期进行的自动零点校准可以消除长时间运行后的漂移。软件层面的滤波算法，如滑动平均滤波或卡尔曼滤波，也能在一定程度上平滑输出电位的抖动，提升数据的连续性和一致性。
测试验证与环境适应性评估
验证输出电平一致性需要依赖高精度的测量设备。使用六位半数字万用表或高精度源表，在受控的温度箱中对芯片进行全量程扫描。测试过程中需记录不同温度点、不同电源电压下的输出误差分布。通过统计分析这些数据，可以计算出芯片的长期稳定性和重复性指标。真实的测试数据应显示误差分布在可接受的公差范围内，且无明显趋势性漂移。
环境适应性测试包括高低温循环、温度冲击以及振动测试。这些测试模拟了芯片在实际应用环境中可能遇到的严苛条件。例如，将芯片置于-40°C至85°C的环境中循环运行，观察输出电平的一致性是否保持稳定。此外，电磁兼容性（EMC）测试用于评估芯片在强电磁干扰环境下，输出信号是否受到干扰。只有通过这些严酷的验证流程，才能确认芯片在复杂工况下仍能保持可靠的信号输出性能。
