功率管选型与滤波电容的耦合效应
功率放大电路中的总谐波失真（THD）表现，往往不被单纯视为单个元件的参数堆砌，而是源端信号处理与末级放大之间动态响应的综合结果。在传统的音频放大架构中，输出级功率管承担着电流放大的关键任务，其非线性特性会直接引入失真。当负载发生瞬态变化时，如果电源系统无法提供瞬间的大电流支撑，电源内阻导致的电压跌落会迫使功率管进入非线性区工作，从而显著增加谐波分量。因此，降低THD的核心逻辑在于维持功率管在线性放大区的稳定性，而大容量滤波电容的作用正是通过提供充足的电荷储备，平抑电源电压的波动，减少因电源动态响应不足引发的削波失真。
大容量滤波电容并非越大越好，其实际效能受到等效串联电感（ESL）和等效串联电阻（ESR）的物理限制。在高频段下，普通电解电容的阻抗特性会迅速上升，导致其对高频噪声的滤除能力下降，甚至可能因为分布参数的影响引发高频振荡，间接恶化音质表现。为了优化这一过程，工程师通常会在主滤波电容附近并联小容量的高频去耦电容，形成宽频带的低阻抗路径。这种组合使得功率管在应对复杂音频信号时，能够获得更干净、更稳定的直流母线电压，从而降低由电源纹波耦合进信号路径的失真成分，提升整体的信号纯净度。
非线性失真抑制与相位补偿机制
功率管自身的非线性特性是产生谐波失真的主要源头，特别是双极型晶体管（BJT）在导通与截止过程中的交越失真，以及金属氧化物半导体场效应晶体管（MOSFET）在阈值电压附近的增益变化。通过引入负反馈网络，可以有效压缩这些非线性误差，但反馈深度的增加往往伴随着相位裕度的降低，可能导致电路在高频段出现振铃现象。大容量滤波电容在此环节扮演着稳定直流工作点的角色，它减少了电源电压随输出电流变化的比率，使得反馈环路中的直流增益更加稳定，进而提升了整体闭环增益的准确性。这种稳定性有助于抑制低频段的谐波增生，使声音基底更加扎实。
除了直流稳压，滤波电容对瞬态大信号的处理能力直接影响着瞬态互调失真（TIM）的表现。当音频信号包含快速变化的瞬态峰值时，功率管需要极快的电流响应速度。如果电源滤波不足，电压瞬降会导致信号前沿被“切割”，产生大量高频谐波。通过优化滤波网络的设计，确保电容在毫秒级时间内能提供所需的电流冲击，可以显著降低TIM。此外，合理的偏置电路设计配合稳定的电源环境，能够减少功率管跨导（Gm）的波动，使输出信号严格跟随输入信号变化，从而在听感上呈现出更低的失真水平和更高的动态范围。
电路布局与寄生参数控制

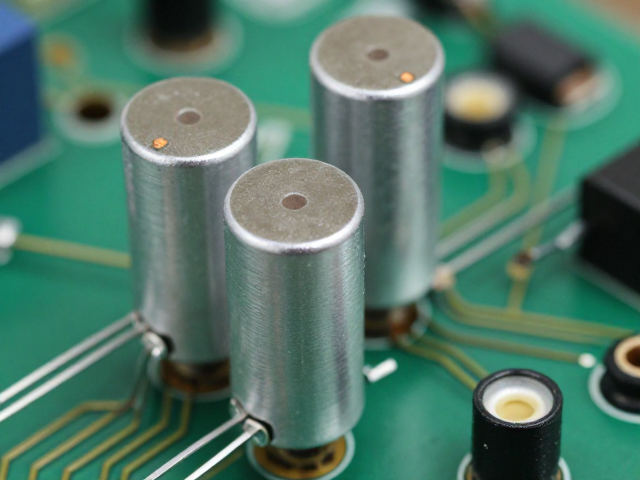

在硬件实现层面，功率管与滤波电容之间的物理连接方式会显著影响高频段的失真表现。长距离的走线会增加回路电感，在高频大电流切换时产生感应电压，这部分电压会叠加在电源线上，通过功率管的电源抑制比（PSRR）耦合到输出端，形成可闻的失真。因此，优化PCB布局，缩短大功率路径的走线，采用大面积铺铜降低回路阻抗，是提升音质的重要措施。同时，滤波电容的引脚电感也会限制其高频特性，采用贴片式或低电感设计的铝电解电容，并结合多点接地策略，可以有效降低高频阻抗，减少由寄生参数引起的信号畸变。
接地系统的完整性对于控制共模干扰和接地环路引起的失真至关重要。功率放大电路中的大电流回流路径若与信号地存在电位差，会将噪声引入低电平信号路径，增加背景噪声和谐波失真。通过将滤波电容的负极直接连接到功率管的地端，形成局部星形接地，可以最小化大电流对信号参考地的干扰。这种局部去耦策略确保了功率管获得的是纯净的参考电位，减少了因地线阻抗导致的信号调制效应。通过精细控制布线拓扑，降低高频回路面积，能够进一步提升电路的高频解析力，使声音细节更加清晰，避免浑浊感。
