厚铜PCB定制方案的核心定义与工艺基础

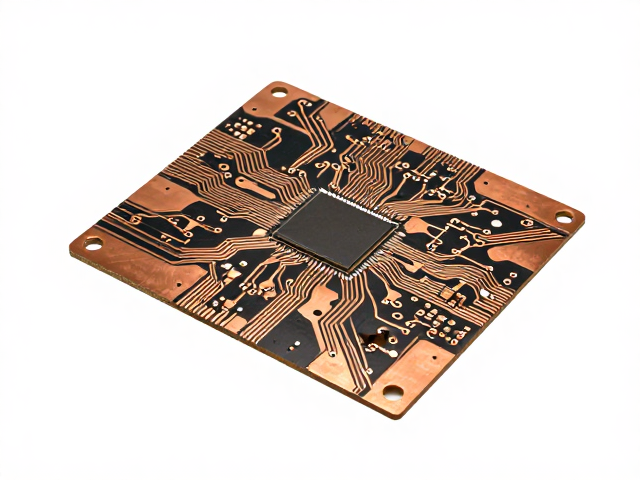

厚铜PCB（Heavy Copper PCB）通常指铜箔厚度超过常规1oz（约35μm），达到2oz至10oz甚至更厚的印制电路板。在高功率密度电子设备中，这种设计通过显著增加导体的截面积来降低直流电阻，从而减少因电流流过产生的焦耳热。与标准多层板相比，厚铜工艺在材料选择、压合控制以及蚀刻工艺上有着严格的技术壁垒，其核心在于解决铜层与基材结合力不足以及侧蚀严重的问题。
在实际制造过程中，内层线路制作常采用半加成法（SCA）或改良半加成法（mSCA），以应对厚铜带来的加工难度。传统减成法在处理超过5oz铜厚时，容易出现线路边缘不平整、线宽线距控制偏差大等缺陷。通过半加成法工艺，先在基材上沉积极薄的铜层形成种子层，再通过电镀逐步构建所需的厚铜线路，能够有效提升线路的均匀性和附着力，确保在高电流负载下电路结构的稳定性。
高功率管散热优化的热管理策略

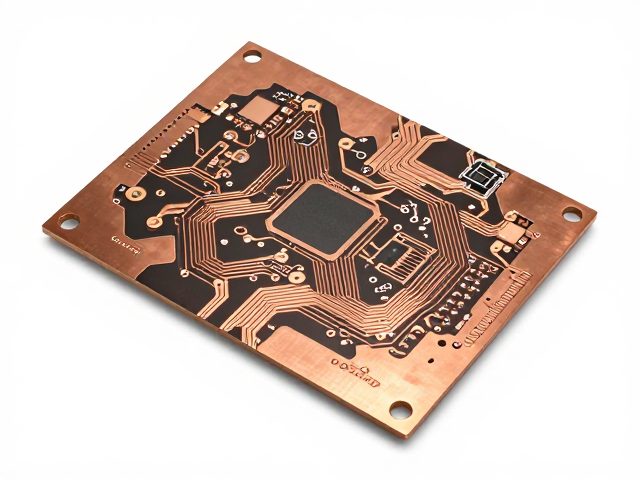

高功率器件如IGBT、MOSFET或功率密度较高的DC-DC转换器，其散热效率直接决定了系统的可靠寿命。厚铜PCB作为主要的横向导热路径，其厚度直接影响了热阻的大小。根据热传导公式，热阻与材料厚度成反比，增加铜厚可显著降低从器件焊盘到PCB其他区域的热阻。在实际设计中，工程师通常会在功率器件下方设置大面积铺铜或散热孔阵列，利用厚铜层将热量快速扩散至板面，避免局部热点积聚导致器件失效。
除了材料本身的导热，散热孔（Thermal Vias）的布局与填充工艺也是关键。采用填铜盲孔或埋孔技术，可以将热量从顶层器件层直接传导至底层或内部散热层。实测数据显示，在同等功率密度下，经过优化散热孔布局的厚铜PCB，其结温可比普通设计降低5-10℃。此外，结合高Tg值的FR4或金属基复合材料，可进一步提升板材在高温环境下的尺寸稳定性，防止因热膨胀系数差异导致的焊点疲劳断裂。
电路设计中的电气性能考量
在电流承载能力方面，IPC-2221标准提供了严密的载流计算模型。设计时需根据允许的温升（通常建议不超过10-20℃）和线路宽度，精确计算所需铜厚。对于大电流回路，不仅需要考虑导线自身的载流，还需评估焊盘、过孔以及连接器引脚的电流密度。过高的电流密度会导致局部温升过快，引发焊锡熔化或铜箔剥离。因此，在布局时应尽量缩短大电流路径，减少回路面积，以降低寄生电感，这对高频开关电源的稳定性至关重要。
信号完整性与电源完整性在厚铜设计中同样需要精细化处理。厚铜层虽然降低了直流电阻，但可能改变传输线的阻抗特性，特别是在高速信号线与电源平面相邻时。设计时需通过仿真工具计算微带线或带状线的特征阻抗，确保信号反射在可接受范围内。同时，电源平面的分割与接地策略需格外谨慎，避免因地平分割造成的回流路径受阻，引发电磁干扰（EMI）问题。合理的去耦电容布局与接地过孔分布，能有效抑制电源噪声，保障敏感模拟电路或高速数字电路的稳定运行。
制造工艺控制与质量检测
厚铜PCB的生产对蚀刻液的浓度、温度和流速控制要求极高。由于铜层较厚，传统蚀刻工艺难以保证线路侧壁的垂直度，容易产生侧蚀现象，导致线宽变窄或线路断开。现代生产线通常采用高频脉冲蚀刻机，配合高稳定性的蚀刻液管理系统，通过优化喷嘴压力和喷淋角度，实现高精度的线路成型。此外，压合过程中的压力与温度曲线需经过严格验证，确保厚铜层与FR4基材之间形成牢固的化学键合，防止分层或剥离。
质量检测环节需引入X-Ray检测与切片分析。X-Ray可清晰呈现填铜过孔内部的空洞情况，确保散热通路的连续性；切片分析则用于评估铜箔与基材的界面结合质量，以及线路侧壁的光洁度。对于高可靠性应用，还需进行推力测试和剥离强度测试，验证焊盘及线路的机械强度。通过SPC（统计过程控制）监控关键工艺参数，确保批量生产中的良率稳定，满足工业控制、新能源汽车或电力电子等领域对高功率密度PCB的严苛要求。
